简介

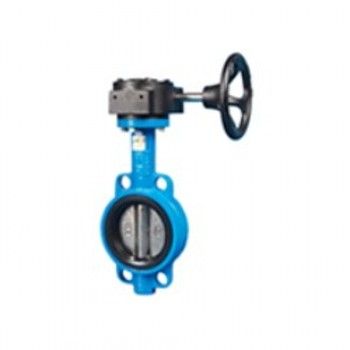

半衬胶对夹式
蝶阀主要性能参数公称压力PN（MPa）工作温度(℃)试验压力（MPa）试验温度(℃)密封强度1.0≤1001.11.5常温1.61.762.4特点蝶板两端具有特定的设计平面，外径精度高，允差范围小。板缘密封抛光处理，既保证优良的密封性又具有减小操作力矩的特性。
设计与制造：GB12238
结构长度：GB12238
法兰连接尺寸：GB4216
部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆 5、蜗轮装置
一、用途
密封圈材料代号
适用温度
适用介质
NR
≤85℃
水、空气、酸碱类
CR
≤85℃
水、煤气、酸碱类
NBR
≤100℃
水、油品
EPDM
≤120℃
水、蒸汽、一般酸碱类
FKM
≤150℃
水、蒸汽、强酸碱类
二、材料
阀体
铸铁、球墨铸铁、碳钢、
不锈钢 蝶板
铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆
碳钢镀镍磷、不锈钢
阀座密封圈
天然胶NR、
氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、
氟橡胶FKM
蜗轮装置
组合件
压力等级：PN（MPa） 1.0 1.6
三、测试
衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1
四、主要尺寸参数
公称通径DN
公称压力MPa
工作压力MPa
L
mm
D
mm
D1
mm
n-Φd
mm
H1
mm
H2
mm
Do
mm
H3
mm
A
mm
B
mm
质量
Kg/kilos
40
1.0
1.0
33
150
110
4-18
55
100
150
62
164
125
6
50
43
165
125
4-18
64
120
150
62
164
125
7
65
46
185
145
4-18
80
120
208
62
164
125
10
80
46
200
160
8-18
112
130
260
62
164
125
11
100
52
220
180
8-18
90
140
275
62
164
125
12
125
56
250
210
8-18
112
160
350
106
289
200
18
150
56
285
240
8-22
135
175
350
106
289
200
29
200
60
340
295
8-22
160
210
240
106
289
200
34.5
250
0.6
68
395
350
12-22
206
235
240
106
289
200
44
300
78
445
400
12-22
232
273
320
112
370
253
64.5
350
78
505
450
16-22
263
310
320
112
370
253
75.5
400
102
565
515
16-26
295
340
400
270
562
280
156
450
114
615
565
20-26
327
370
400
270
562
280
171.5
500
127
670
620
20-26
358
399
400
270
562
280
206.5
550
0.4
140
730
675
20-30
384
430
400
270
562
280
215
600
154
780
725
20-30
474
460
