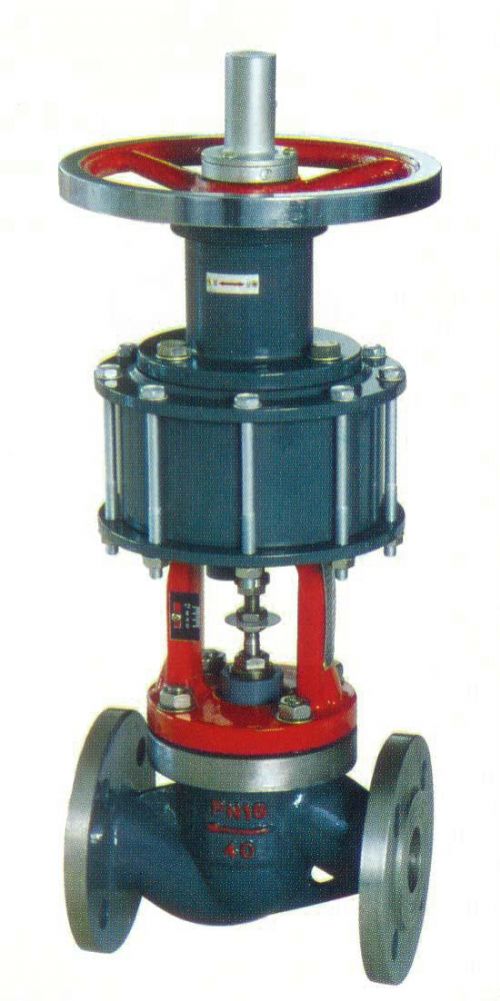

由多
弹簧气动薄膜执行机构和
隔膜阀组成。隔膜阀体流通平滑、节流元件为弹性隔膜阀，阀盖上无
填料函。因而阀流通能力比一般
调节阀大且无泄漏，在许用压差范围内可作
切断阀用。气开、气关作用由正反执行机构实现。 该阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。
安装、使用注意事项
1、
气动隔膜阀应垂直安装于
管道上， 体积重量较大的以及使用在振动场合时应加支承和夹固。
2、气动隔膜阀一般应设有旁通管路， 以便在隔膜发生故障或维修时能转换成旁路操作， 使生产过程正常进行， 在一般不重要场合， 装设手轮机构后可以省略旁通管路， 以进行手动操作， 同时可限制阀门开度， 当手轮机构停止使用时， 应恢复到原空档位置， 以利于自控系统的正常进行。
3、清洗管道时，zhjp
气动薄膜调节阀 调节应处于*大开度， 以便排除管道内污物。
4、如阀体衬有防腐层， 安装在管道上时，应采用耐腐蚀软垫， 并注意不使阀体
法兰密封面受损。
5、对隔膜及衬里应定期检查， 防止因腐蚀和破裂而损坏其它零件和造成事故.
主要技术性能指标
公称通径mm 15 20 25 40 50 65 80 100 150 200
公称压力MPa 0.6 10
行程mm 10 16 25 40 60
流量特性 近似快开型
介质温度℃ -15～200(常温型)、-40～+250、-40～+450(中温型)、-100～+200(低温型)
法兰形式 法兰密封面形式按JB77,其中铸铁法兰按光滑式,
铸钢法兰按凹式
阀体材质 PN(MPa) 0.6,1.6 WCB(ZG230-450) CF3CF8 CF8M
4.0,6.4 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
可调比R 30:1
气源
接头 M16×1.5
公称通径(mm) 配用执行机构号 主要技术参数
薄膜有效面积(cm2) 行程(mm) 额定流量系数Kv值
15 ZMA(B)-2 280 10 8
20 12
25 16
32 ZMA(B)-3 400 16 28
40 60
50 25 68
65 ZMA(B)-4 630 90
80 40 160
100 300
性能
项目 技术指标
不带定位器 带定位器
基本误差％ ±10 ±1.5
回差％ 8 1.5
死区％ 6 0.6
允许泄漏量 衬里材料为聚三氟乙烯隔膜材料为：
氯丁橡胶，
氟橡胶 10-4×阀额定容量
无衬里材料为，隔膜材料为：氯丁橡胶，氟橡胶 5×10-6×阀额定容量
可配附件 电气定位器或电/气转换器 空气过滤
减压器 电磁阀 手轮机构等
额定流量系数Kv偏差％ ±20
阀体衬里和隔膜材料的组合
阀体材料 衬里材料 隔膜材料 使用温度 适用场合
铸铁HT200 无 氯丁橡胶 0～65℃ 无腐蚀性介质，水及研磨剂，泥浆类介质
铸铁HT200 聚三氟氯乙烯 氟橡胶 -15～150℃ 强酸、强碱、强氧化剂和一般有机溶剂，不适于泥浆介质
铸
不锈钢ZG1Cr18Niti 无 氟橡胶 -20～200℃ 一般酸、碱有机溶剂等介质
4、允许压差
公称通径DN(mm) 15 20 25 32 40 50 65 80 100
额定流量系数Kv 8 12 16 28 60 67 90 160 300
公称压力(MPa) 1.0
配用执行机构型号 ZMA(B)-2 ZMA(B)-3 ZMA(B)-4
关闭时允许*大压力MPa 信号压力MPa P2=0 120 0.9 0.9 0.40 0.40 0.30 0.2 0.2 0.1 0.05
140 1.0 1.0 0.80 0.80 0.60 0.4 0.4 0.2 0.10
P1=P2 120 0.45 0.45 0.20 0.20 0.15 0.1 0.1 0.05 0.02
140 0.9 0.9 0.40 0.40 0.30 0.2 0.2 0.1 0.05
外形尺寸
公称通径DN(mm) 外形安装尺寸
