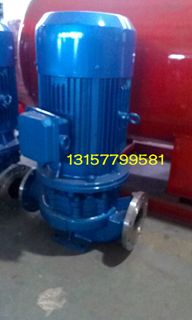

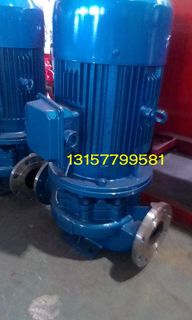

一、产品概述
IHG型立式
管道化工泵是本单位科技人员联合国内
水泵*选用国内优秀水力模型，采用is型
离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG离心泵基础上派生出适用热水、高温、腐蚀性化工泵、
油泵。该系列产品具有高效节能、嗓音低、性能可靠等优点。符合*新国家机械部jb/t53058-93的标准要求。立式化工泵产品按国际iso2858标准设计制造。
二、产品特点
1、泵为立式结构，进出口口径相同、且位于同一中心线上，可像阀门一样安装于管路之中，设有安装底脚，增加泵的稳定性，外形紧凑美观，占地面积小，建筑投入低。
2、叶轮直接安装在
电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机
轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，震动噪音低。
3、轴封采用
机械密封或机械密封组合，采用进口
钛合金密封环、中型耐高温机械密封和采用
硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
4、安装检修方便，无需拆动管路系统，只需卸下泵联体
螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。
三、主要用途
1、ISG
管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给
排水，高层建筑增压送水，园林灌溉，消防增压及设备配套，使用温度t：≤80℃。
2、IRG热水
循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等
锅炉高温热水增压循环输送及城市采暖系统循环用泵，irg使用温度t：≤120℃、grg使用温度t：≤
240℃。
3、IHG型立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化
工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度t：-20℃-120℃。
四、型号意义
例如：IHG100-160(I)AB
IHG-立式管道化工泵
100-泵进、出口直径(mm)
160-叶轮名义直径(mm)
I-流量分类
AB-叶轮经*一、二次切割
