概述

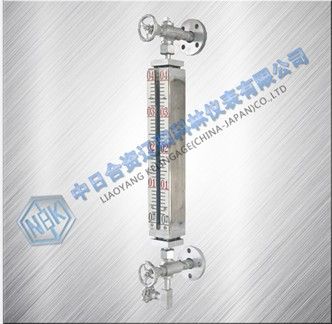

UGS系列双色石英
玻璃管液位计是*普通、*常用的一种
石英玻璃管液位计。它在测量时，使液相显示绿色，气相显示为红色，由于液气显示反差大，指示鲜明、清晰、直观，可远距离观测、视方向和中心距均可调整。该系列产品广泛应用于石油、化工、电力、冶金、军工和食品等工业领域。
结构原理
主要由
石英玻璃管、滤色红绿玻璃片、表体、上、下阀及
排污阀组成。上、下阀为偏心直角针形阀，便于清洗。液位计
法兰与容器上的
法兰连接构成连通器，利用连通器原理和自然光在液体中折、反射的光学原理，借助于红绿玻璃片使气相呈现红色，液相呈现绿色，红绿显示清晰，可在远距离观测和夜间巡视。
适用范围
●UGS型双色石英
玻璃管液位计用于测量无色透明液体或颜色较浅液体的液位 。
●UGSJ型伴热式双色石英玻璃管液位计用于测量无色透明液体或颜色较浅d的、粘稠、易凝结
介质的液位 。
主要技术参数
●中心距:普通型≤2500mm（可根据用户需要特殊制作）
超长型≤12000mm
●中距可调范围:≤±15mm
●公称压力:≤PN6.3MPa
●工作温度:≤450℃
●可视长度:普通型=中心距-250mm（可根据用户需要特殊制作）
无盲区型=中心距
●自动封闭压力:≥0.3MPa
●冲洗、排污接口:NPT1/2″内螺纹（可根据用户需要特殊制作）
●电光源电压:AC36V 或AC220V
●电伴热电压:AC220V
●伴热蒸汽压力:≤1.0MPa
●伴热夹套
接头:G1/2 ″外螺纹（也可根据用户要求制作）
●接液材质:碳钢、
不锈钢（可根据用户需要特殊制作）
●连接过程:法兰连接:HG/T20592-2009 DN20（可根据用户需要特殊制作）
螺纹连接:G3/4″外螺纹（可根据用户需要特殊制作）
