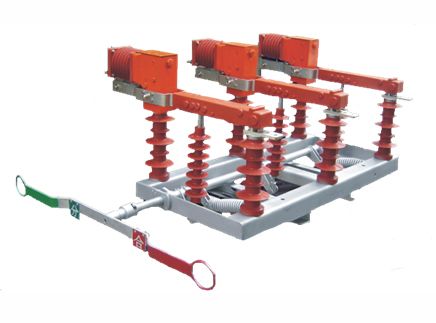

1.2主要用途与特点
该产品主要为都市电网和农村电网开辟、制造的，实用于50Hzi，额定电压12kV的三相电力体系中，作为分断、关合负荷电流之用，还具有分断空载
变压器和
电容器组的本领。该产物具有体积小、重量轻、利用轻便有手动机构也有电动机构、高参数、开断本领大沉寂可靠，电寿命长、可频仍利用、少维护、断口非常显着特点。
利用环境条件
1、附近氛围温度：上限十40℃，下限一30℃；
2、海拔：≤1000m（着海拔增高，额定绝缘程度相应进步）；
3、风压：不高出700Pa（相称于风速34m／s）；
4、地动裂度：不高出8度；
5、腌臜品级：IV级；
6、*大日温差：不高出25℃。
主要技能参数
序 号 名 称 单 位 参 数
1 额定电压 kV 12
2 额定频率 Hz 50
3 额定电流 A 630
4 额定有功负载开断电流 A 630
5 额定闭环开断电流 A 630
6 5％额定有功负载开断电流 A 31.5
7 额定电缆充电开断电流 A 10
8 Imin工频耐受电压：真空断口相间、相对地/断绝断口 kV 42/48
9 雷电打击耐受电压：相间、相对地/断绝断口 kV 75/85
10 额定短时耐受电流（热稳固） kA 20
11 额定短路连续时间 S 4
12 额定峰值耐受电流（动稳固） kA 50
13 额定断路关合电流 kA 50
14 呆板寿命 次 10000
15 真空灭弧室触头答应磨损厚度 mm 0.5
16 手动利用力矩 Nm ≤200
17 额定空载变压器开断容量 KVA 1600
18 额定开断
电容器组电流 A 100
