一. 概述：
传统的
地暖施工及其他工程施工中用
砂浆泵无法输送细石混凝土，此问题一直困扰着地暖以及其他工程施工人员。沣田工程技术人员集多年研发
混凝土泵的经验，结合国际上的*新科技，历经数年研发，设计制造了小型S管阀式
砂浆泵——BS系列
细石混凝土泵。成功的解决了地暖施工及其他多项混凝土施工工程中的难题。该设备采用多项混凝土泵的*技术，是国内首创的细石混凝土输送设备。
二. 主要特点
采用先进的S管阀换向，能满足细石混凝土的输送
S管阀装有浮动耐磨环，自动补偿磨损，密封性好
眼镜板和切割环采用高硬耐磨合金材料，寿命更长
出口压力高，能满足高层建筑和远距离施工的输送要求
液压系统采用双回路开式系统，换向速度快，效率高
液压油冷却采用先进的风冷散热系统，无需接水源，使用简便
具有反泵功能，*大限度减少
管道堵塞
配有自动集中润滑系统，确保转动件受用寿命
电气部分采用
PLC控制，具有*佳操控特性
电器箱配备有线遥控手柄，便于操作
三. 主要技术参数
区分 规格 规格
型号 BS-20型细石混凝土泵 BS-25型细石混凝土泵
分配阀形式 S管阀式 S管阀式
主动力
电机380V，30Kw 电机380V，30Kw
理论输送量 15-20m3h 20-25m3/h
理论输送距离 垂直120m,水平300m 垂直150m,水平400m
工作压力 12Mpa 16Mpa
油箱容积 150L 160L
输送管内径 76mm 76mm
*大骨料粒径 5-12mm 5-20mm
料斗容积 0.4m3 0.65m3
规格 3,700x1,800 x1,600mm 3,850×1,800×1,650mm
重量 约1560kg 约1600kg
四.适用范围

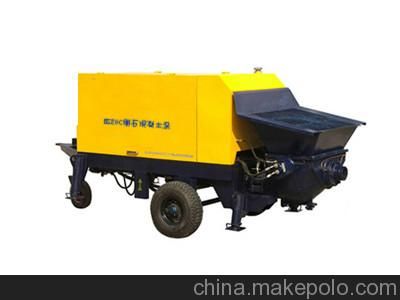

• BS20C机型是针对地暖施工及其他建筑施工的特点而专门开发的细石混凝土输送设备，适用于地暖工程中细石混凝土填充层或砂浆填充层的大面积、高效率的施工，也可用于建筑工程、隧道、矿山等工程中细石混凝土或砂浆的输送
• BS20C机型加装喷射附件后，还可做喷浆泵，用于混凝土、砂浆、
耐火材料以及绿化土壤的喷射和抛洒
