是联创鼎新自主研发的专利产品,基于
PLC 平台系统开发,采用昆仑通泰组态软件实现良好的人机界面功能,根据室外温度的变化,通过控制电动阀或
循环泵,调节二次网供回水温度,使换热站供出的热量与热用户所需热量匹配,达到“按需供热”的目的。
对于确定的建筑物,其建筑围护与门窗等不做改变的情况下,其传热系统即为定值,此时室外温度与室内温度呈正相关,因此根据室外温度变化情况调整热网的供水温度,即可保证用户室内温度达到供暖要求,气候
补偿器的功能正是根据这一原理得以实现。从上图可知,在24小时内,常规控制方法是一个分时间段的折线供水温度,而气候补偿供水是跟随室外温度变化接近于平滑曲线的变化温度。
气候补偿的分时分温功能
联创换热站综合控制系统内可扩展分时分温功能模块,保证在不同的5个时间段内运行不同补偿曲线,以满足用不同时间段对供暖的要求,实现按需供热。为保证夜间管网不被冻坏,同时避免过分供热带来的不必要浪费,系统设计了保温模式,供夜间使用。
节能效果分析如下:
根据供暖所需基本耗
热量计算公式:
Q=K×F×(tn-tw)×α
K——结构传热系数,w/m2℃;
F——供热面积,m2;
tn——冬季室内计算温度,℃;
tw——供暖室外计算温度,℃;
α——维护结构的温差修正系数。
秦皇岛地区气象数据:
设同样的室内温度条件下,供暖季室外温差根据上图取1月份样本为例:
室外温度变化,保持室内温度不变的能耗分析:
考虑到我们现在是根据经验烧炉,以平均温度-4.8℃为例,则当温度升高到*高温度0.1时,如不能自动调整的话,将浪费能耗的计算:
Q1=K×F×(18-(0.1))×α
Q2= K×F×(18-(-4.8))×α
(1-Q1/Q2)×100%= 22.5%,即有22.5%的能耗浪费。
实际上通过更加精确的计算,浪费的能耗要更多。
室内温度需求变化时的能耗分析:
设同样的室外温度条件下,假定供暖季夜间平均室外温度为-2℃,则室内温度要求分别在18℃和5℃的需热量分别为:
Q1=K×F×(18-(-2))×α (Q1为室内温度为20℃时的需热量)
Q2=K×F×(5-(-2))×α (Q-2为室内温度为7℃时的需热量)
则Q1/Q2=35%
即室内温度5℃时所需的热量只为20℃的35%,故对室外温度为-2℃时夜间防冻运行可降低65%的能量消耗。
所以换热站综合控制系统的综合节能效果非常理想。

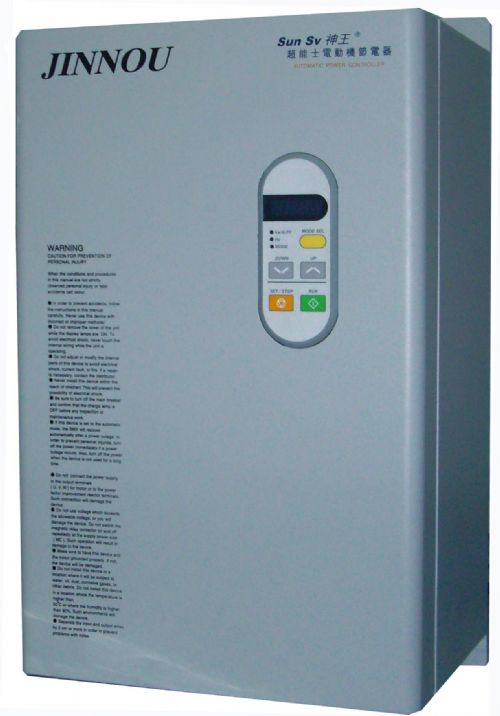

二次网的变频控制与节电功能
