一、用途

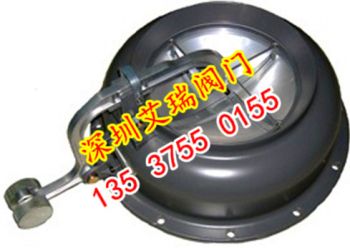

FCS防爆
超压排气活门主要用于防护工程的排风口部。采用本装置，可直接代替由原普通防爆波活门和自动排气消波活气和自动
排气阀门组成的排气消夜系统，也可单独作超压排气阀门使用，是现代防护工程中不可缺少的防护设备。
二、同时具有两种功能：
借其内外空气压力差自动启闭活门以保证工程内部的通风良好。
在爆炸冲击波到来时，活门瞬间自动关闭，起到防爆波作用。（本装置是由中国人民解放军89003部队研究设计）
三、主要技术参数
型 号 消波率 排风量
(m3/h) 抗冲击波正压
(Mpa) 启动压力
(Pa) 局部阻力系数 附注
FCS250 ≤90％ 800 0.3 30-50可连续调节 ＜4.87 适用于5级或5级以下人防工程
FCS300 1000 0.3
注：经测试排风量FCS250为1250m3/h，FCS300为2300m3/h；抗冲击波正压力FCS250为0.337Mpa，FCS300为0.35Mpa
1、工作状态抗冲击波：正压力0.3-0.6Mpa，负压力0.03Mpa2、消波率：大于90％3、局部阻力系数：小于34、漏气量：正面超压100Pa时，漏气量不天于0.5升/分5、开启压力：2.7Pa微动，49.5Pa全开6、耐腐蚀
四、外形及安装尺寸
型 号 D D1 D2 A H L1 L2 S 重量
FCS250 250 460 290 465 590 由土建
设计确定 150 6 14
FCS300 300 520 370 488 660 150 8 18
注：本系列超压排气活门不带连接管，若用户需要可另行订购
五、施工安装要点
1、土建施工时应按图中尺寸将穿墙管位置固定正确，穿墙管要求水平、上下两个
螺丝孔心连线与地面垂直，并与周围
钢筋焊牢。
2、安装后应使杠杆成铅垂状态，当阀盖打开到*大位置时，其外侧应均匀靠在限位圈上。3、安装后阀盖应开关灵活，重锤应根据工程设计超压值放在在杠杆圆长孔的相应凹槽上。
