使用说明书
一．产品特性

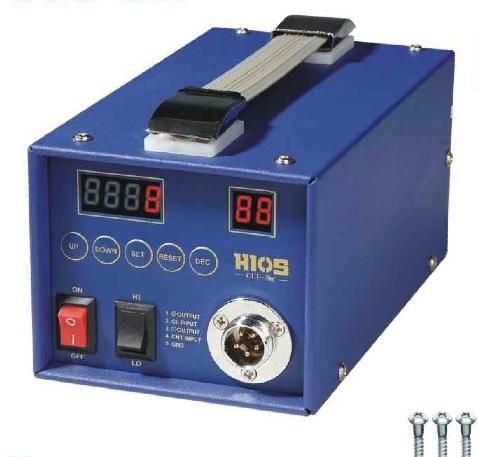

1．可为HIOS的CL2000/3000/4000/5000/6000/6500/7000或其它同类型的电动螺
丝刀提供
电源及
螺丝计数。
2．可预设每个工件所需锁付的螺丝数量（*大可设99）。屏幕显示工作剩
余锁付螺丝数量，可大大防止作业时漏打螺丝。
3．可对已锁付的工件成品数量进行计数（*大可设9999）。
4．每锁付完一个工件的螺丝，蜂鸣器进行报警。
5．蜂鸣时间0至5秒可调。
6．判别锁付时间可调，判别时间内对同一螺丝的多次重复锁付不计数，有
效避免操作者重复操作而重复计数。
7．工件确认时间0至5秒可设，当时间设为0时，即为自动。
二．操作方法
1．锁付螺丝数量的设定：轻按SET键，此时看到右边两位显示屏数据闪烁
烁，通过UP或DOWN键来设定每个工件所需锁付的螺丝数量；设定
完成后，轻按SET键退出设定。
2．参数设置：按SET键两秒钟，进入设定。
A：判别时间的调整设定：左边四位显示屏上显示时间，此时可通过
UP或DOWN键来调整时间（0.2秒至2.5秒可调）建议此参数设
定为1—1.5秒，设定完成后轻按SET 键进入下一项参数设置。
B：蜂鸣时间调整：左边四位显示屏上显示蜂鸣器的声响时间。此时可通过
UP 或DOWN 键来调整(0-5秒可调)。设定完成后轻按SET 键进入下一项
参数设置
C：对锁定完成的工件进行检查确认的时间设定：通过UP或DOWN键来调
整（ 0—5秒可调）；在此设定时间内，电动
螺丝刀将被锁定而不工作。
如果设定为0秒，则表示对工件不检查；在完成设定的螺丝锁定后，立即进
入下一次工件的工作。
3. 轻按RESET键，对工作尚需锁付螺丝数量复位至初始值,进行重新计数。
按RESET键2秒，对已锁付螺丝的工件成品计数值清零(左边四位窗口)。
4. 轻按DEC 键，对工作上尚需锁付的数量加1 (右边两位窗口)。当出现锁付某颗
螺丝不成功而又已经计数或者螺丝头部被损坏以及需要拆除的螺丝时，按此键对
尚需锁定数量追加1。如果在工件*后一颗螺丝锁定完成后，发现需要拆除某个
螺丝，则工件总数会自动减1，尚需锁付的数量自动变为1。
三. 基本参数
输入电压：220V/50HZ
输出电压：HI档30VDC LO档20VDC
输出电流：*大3.5ADC
外形尺寸:185X105X95MM
