重瓦斯主要反映在
变压器严重内部故障（特别是匝间短路等其他变压器保护不能快速动作的故障）产生的强烈气体推动油流冲击挡板，挡板上的
磁铁吸引重瓦斯干簧触点，使触点接通而跳闸。我局用瓦斯
继电器分有载瓦斯继电器，油管半径一般为50mm或者80mm,本体瓦斯继电器，油管半径一般80mm。
1、 轻瓦斯试验
将瓦斯继电器放在
实验台上固定，（继电器上标注箭头指向油枕），打开实验台上部阀门，从实验台下面气孔打气至继电器内部完全充满油后关闭阀门，放平实验台，打开阀门，观察油面降低到何处刻度线时轻瓦斯触点导通，我局轻瓦斯定值一般为250mm —350mm ，若轻瓦斯不满足要求，可以调节开口杯背后的重锤改变开口杯的平衡来满足需求。
2、 重瓦斯试验（流速实验）
从实验台气孔打入气体至继电器内部完全充满油后关上阀门，放平实验台，打开实验台表计
电源，选择表计上的瓦斯孔径档位，测量方式选在“流速”，再继续打入气体，观察表计显示的流速值为整定值止，快速打开阀门，此时油流应能推动档板将重瓦斯触点导通。重瓦斯定值一般为1.0—1.2m/s，若重瓦斯不满足要求，可以通过调节指针
弹簧改变档板的强度来满足需求。
3、 密闭试验
同上面的方法将起内部充满油后关上阀门，放平实验台，将表计测量方式选在“压力”，打入气体，观察表计显示的压力值数值为0.25MPa，保持该压力40分钟，检查继电器表面的桩头跟部是否有油渗漏。

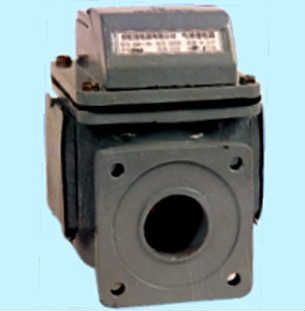

额定电压： DC220V 产品系列： QJ1-80
电流性质： 交流 额定电流： 0.3A
触点切换电流： 0.3 触点切换电压： 220
防护特征： 密封式 触点负载： 中功率
应用范围： 气体继电器 瓦斯继电器 型号： QJ1-80-TH
释放电流： 0.6 品牌： 南变
触点形式： 转换型 外形尺寸： 小型
