【用途】
适用于配电装置中电线、

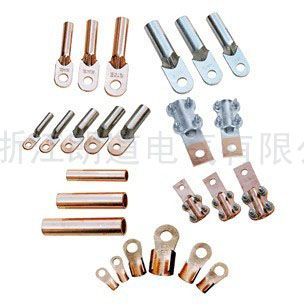

电力电缆与电气设备的连接。DT系列铜
接线端子采用（T2）
紫铜棒做为原材料，该产品工艺先进，使用价值很高，深受电力部门接纳。
【结构特点】
1、选用抗
氧化铝合金材料
2、齿形结构，接触电阻小，接续可靠
3、部件连体，安装时不会掉件
4、圆弧大面积抱紧，导线不易蠕变
【优点】
1、大接线容量,可适应各种接线要求
2、夹线体壳体与焊针机械解耦,即由于夹线体壳体与焊针不连为一体,拧紧
螺钉时的扭矩不会传至焊点上
3、焊针四棱形,端部收缩变细。在插入焊孔时,可防止随意转动
型号Catalog No
主要尺寸Dimensions(mm)
ф
H L R R1 A
TD-10 8 .5 9 5 .3 62 28 16
TD-16 8 .5 10 6 .5 68 30 16
TD-25 8 .5 11 7 70 33 18
TD-35 10 .5 12 8 .5 80 36 20 .5
TD-50 10 .5 14 9 .5 85 38 23
TD-70 12 .5 16 11 .5 95 43 26
TD-95 12 .5 18 13 .5 104 46 28
TD-120 14 .5 20 15 112 49 30
TD-150 14 .5 22 16 .5 120 51 34
TD-185 16 .5 25 18 .5 125 55 37
TD-240 16 .5 27 21 136 60 40
TD-300 21 31 23 .5 155 66 50
