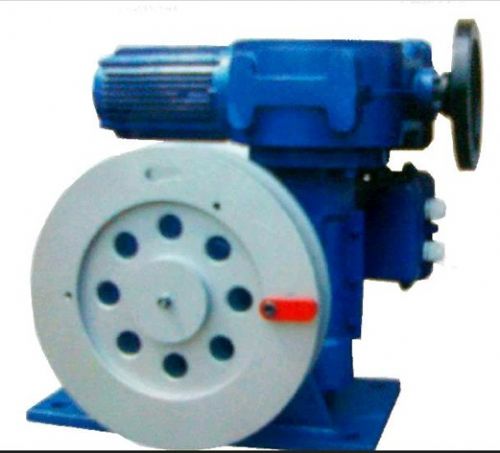

SKD系列多转
电动执行机构是专为水泥行业而设计，该产品是采用法国伯纳德公司先进的自动调节技术，以LK系列电动执行机构为母体的终端执行单元，它接收来自调节器或计算机送来的4-20mA模拟信号，输出扭矩或力、自动的操纵执行机构，完成自动调节任务。
2：规格型号及主要参数
SKD120/F06，SKD120/F12与提拉烟筒帽升降配套
型号
*大扭矩（Nm）
额定扭矩（Nm）
全程时间（S）
有效转角（°）
*大行程（mm）
净重（Kg）
SKD120/F06
1600
1200
62
270
600
150
SKD120/F12
1600
1200
124
540
1200
150
SKD250/FYT与链排挡风板配套
型号
*大扭矩（Nm）
额定扭矩（Nm）
全程时间（S）
有效转角（°）
*大行程（mm）
净重（Kg）
SKD250/FDZ
3200
2500
142
620
1800
180
SKD60/F336与角行程料阀配套
型号
*大扭矩（Nm）
额定扭矩（Nm）
全程时间（S）
有效转角（°）
净重（Kg）
SKD60/F336
1000
600
336*2
1008°*2
70
SKD400/FYT
5000
4000
672
1260°
230
SKD600/FYT
8000
6000
720
1080°
230
注意：
执行机构主要由电动机、
减速器、位置
传感器、行程限制机构等组成。
执行机构安装之前，应进行外观检查确认有无损伤，并细心查对铭牌所标的型号，全行程时间、输出推力、额定电压及接线方式等是够符合使用要求。执行机构若未投入使用，应放置在干净和干燥的室内。如果放置时间过长，尤其要注意防潮，以免产生锈蚀而后损坏电气元件。
3、主要技术性能及特点
1、
电源电压：380V50HZ
控制电压：220V50HZ
2、输入控制信号：4-20MACD Ri=250Ω
3、输出阀位信号：4-20MADC RLmax=700Ω
4、输出扭矩见表一、表二和表三
5、执行机构与
控制箱分体安装以适应过高环境温度影响
6、控制方式要求：自动调节至终端34°停止并报警，如需调至终端可强行启动并至终端点限位。以保证设备安全。
7、环境温度：-10℃-55℃
湿度：≤85％周围空气中不含有腐蚀性介质
8、防护等级：符合IEC145.IP65
4、产品形式及结构特点
执行机构与位置器分开安装，执行机构安装在现场，位置定位器安装其附近适宜位置便于操作。
1、执行机构主要由电动机、减速器位置传感器、行程限制机构等组成。
1.1电动机
电动机为三相交流伺服电动机，具有高启动力矩倍数，低启动电流和较小转动惯量，
因而有较好的伺服特性，在电动机定子内部装有热敏开关，做
电机过热保护，该开关与控制电路相连，当电机过热时将电机电源切断，从而保护电机和执行机构，当电机冷却后，开关接通，电路恢复工作。
