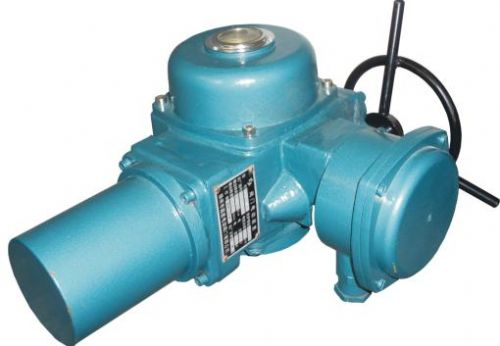

QC 系列
阀门电动装置是继 QA 系列之后，我公司开发出的又一新产品。该产品适用于中小口径的
蝶阀、球调和
旋塞阀等做 90 °回转的阀门和类似设备。
QC 系列阀门电动装置采用了新的主传动结构，主传动中的三级
减速机构放在同一个壳体内，属于一体型结构的阀门电动装置。该系列产品是用于 90 °回转阀门的部分回转阀门电动装置朝一体型结构发展的*新产品。
该阀门电动装置是与 90 °回转阀门配套组装成
电动阀门使用的，用来
控制阀门的开启和关闭。操作人员可以在控制室内远距离对阀门进行控制，也可以在现场手动操作。该产品广泛地应用于使用
管道阀门的给排水、供热、电站、化工、食品、纺织、造纸、制药、船舶、钢铁和煤炭等工程。
特点
1 ．体积小、重量轻主传动采用一级直
齿轮付、一级蜗杆蜗轮付和一级少齿差
行星减速机构，该三级减速机构放在同一个壳体内、结构紧凑。
2 ．整机外壳为密闭结构，壳体的所有结合部位均采用带 O 形橡胶密封固的园止口结构、密闭性能可靠。该产品有基本型 ( 户外型 ) 和防爆型二种外壳防护型式。
3 ．承担载荷的零件采用高强度的材料，经热处理，强度高，整机承载能力大。
4 ．设有行程控制机构、转矩控制机构、现场开度指示机构和远距离指示阀门开度的电位器及手动机构等。功能齐全，整机性能可靠。
5 ．手电动切换为全自动切换，没有切换手柄用户不必担心因忘记搬动切换手柄而产生操作错误。
6 ．大
接线盒、接线盒有二个密封的电缆进线孔接线非常方便。
7 ．箱体上设有二个（开、关方向各一个）机械限位
螺钉。
8 ．安装调整和维护简便。
9 ．我公司有*的与阀门联接的尺寸也可按用户要求的尺寸生产。
10 ．产品符合国家有关标准。
结构
·
电机：阀门*电机，额定运行日时间为 10 分钟，电机安装在箱体的外侧面，用齿轮与箱体内的主传动结构连接。
·主传动（减速机构 ) ：由直齿轮付、蜗轮蜗杆付和少齿差行星
齿轮减速机构组成。*后由输出轴输出动力、驱动阀门的阀杆。 QC4 机座号是在 QC3 机座号的下面再加一线直齿轮
减速器。
·行程控制机构：采用凸轮机构，凸轮轴与输出轴同步，在开向和关向各设两个凸轮和
微动开关，一个控制电机
电源一个接通指示灯。
·转矩控制机构：采用蜗杆轴向窜动结构，蜗杆轴上装有蝶形
弹簧当电动装置有转矩输出时，蜗杆轴就会压缩蝶形弹簧产生轴向窜动（位移）蜗杆轴的轴向窜动量的大小与电动装置输出的转矩大小成正比，通过齿条和齿轮，把蜗杆轴的窜动量变成凸轮轴的偏转角度，然后用凸轮触动微动开关。产品出厂时输出转矩已调至产品铭牌上标明的“*大输出转矩”值。
·开度指示机构：用于现场指示阀门开启程度。行程控制机构中凸轮轴的顶端装有刻度盘。
·手电动切换：为全自动切换结构，没有切换用的手柄。
