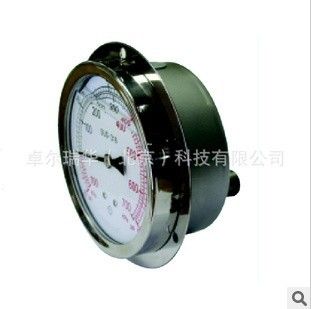

Zoriver 外卡焊壳式 全
不锈钢耐震
压力表 YTHN-100. BT. 532
全不锈钢
耐震压力表（外卡焊壳式） YTHN. -( ).( ).532
All Stainless Steel Vibration-proof pressure gauge
(Outside bayonet, welding type)
YTHN-100. BT. 532 (YTN-100HZT 深圳)
仪表几何尺寸DIMENSIONS
卡边安装 Bayonet flange mounting
尺寸表 Scheme
注：1) h、p 与
接头种类有关 2) 螺纹多种定制
Note: 1） h, p is relative to the type. 2） We have made kinds of screw thread to orders.
主要技术参数Specifications
执行标准GB/T1226-2001
Standard execntive: GB/T1226-2001
仪表安装结构100mm；轴向嵌装
Mounting: 100mm; Back panel mounting
精度等级1.5％；（1％ 可选）
Accuracy: 1.5％ (1％ available)
测量范围-0.1MPa -100 MPa(型号选择见量程代码表)
Ranges: -0.1MPa -100 MPa (See range table)
防护等级IP65
Degree of protection: IP65
正常工作环境温度-5℃～+60℃
Ambient temperature: -5℃～+60℃
连接螺纹M20 (M20X1.5) 其它见选型表
Connection: M20 (M20X1.5) Others to see Type table
仪表外壳SUS304 本色（抛光可选）；外卡式罩壳
Case: SUS304 original color (Polishing available),outside bayonet
仪表接头SUS304 （22mm 四方不锈钢）与表壳氩弧焊接
Socket: SUS304 (22mm Square Stainless Steel)Argon-arc welding
波登管SUS316 与仪表接头氩弧焊接 大于4MPa 为多圈
弹簧管
Bourdon tube: SUS316 Argon-arc welding, ＞4Mpa:Helical tube
密封件丁腈橡胶 Seal: EPDM
仪表充液甘油（干式不充液可选）
Liquid filling: Glycerin. (Dry case available)
仪表机芯不锈钢
Internals: Stainless Steel
仪表玻璃4mm 仪表平板玻璃（双层
安全玻璃、
有机玻璃可选）
Window: 4mm instrument plain glass(Laminated safety glass, organic glass auailable)
密封件
硅橡胶 Seal: Silicone rubber
