性能及特点
是一种新型凝结水输送装置，结构简单，不用
电机作动力，自动启停，运行可靠，使用维修方便。与常规以
水泵为动力的凝结水回收装置相比运行费用低，具有较好的节能效果，值得推广。
1、以蒸汽或压缩空气为动力，无泵无电机，自动运行，只需按下
电源开关即可，无需人员看守。
2、可在多种条件下把0℃~170℃的凝结水加压送回
锅炉房或再利用，大幅度提高回水率和充分利用二次蒸汽。
3、排出的凝结水为压力满流，无二次蒸汽。凝水管管径比汽水混合状流动的余压水管管径小50％，节约
管材，减少
管道的大气腐蚀。
4、体积小，重量轻，可分散或集中设置于墙边、地坑中，土建工程量小，构造简单，安装便易。
5、运行中无噪声，无振动、性能稳定可靠，维护量小。
◆ 结构及工作原理

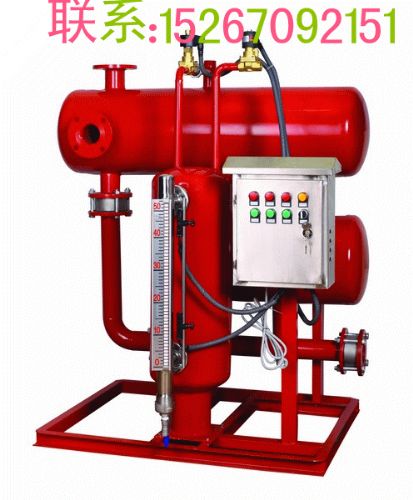

由水室、加压室、控制管及控制系统组成。
水 室：用于汽水分离和储存一部分凝结水，并将凝结水输送给加压室。
加压室：当加压室装满凝结水时，在蒸汽或压缩空气作用下将其加压输出。
控制管：侧装液位控制显示器。当液位达到控制器高点时，进气口打开，随后排气口关闭，加压气体进入加压室，凝结水通过
止回阀受压排出；当液位达到控制器低点时，进气口关闭，随后排气口打开，加压气体被隔断，同时加压室内余气排出，凝结水受重力作用，从
水箱通过止回阀进入加压室。
控制系统：自动控制、自动运行、无人值守。
◆ 选用方法
1、加压汽（气）体*大压力≤1.0 MPa，若压力超过1.0 MPa，应设减压装置。疏水自动加压器*佳工作压力0.3～0.6MPa。
2、加压蒸汽压力：P1≥P2+0.1 MPa
式中，P1——加压蒸汽压力 MPa，P2——排出口压力 MPa。
3、排出口压力：P2=0.01（H+h）+Px MPa
式中，H——疏水自动加压器后管道*高高度（m）、
h——疏水自动加压器后管道阻力(mH2O)
P x——储存输送回凝结水末端设备（回水箱、给水箱、除氧水箱）的压力MPa。
式中，h值可由设计决定，也可参考下式计算：h=1.4RL。式中，R为比摩阻，L为管长（m），1.4为局部阻力系数
设备外形图及结构尺寸表
