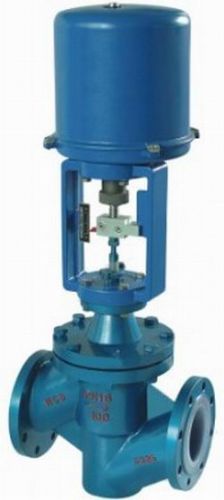

慨述：
电动
波纹管密封衬氟
调节阀与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯 (F46)， 又采用
聚四氟乙烯波纹管密封。广泛适用于对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。
产品特点：
1、耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。
2、密封性能好。采用波纹管和
填料双重密封，确保无渗漏。
3、泄漏量小。由于
阀芯、阀座采用软密封，确保无渗漏。
4、配用HA执行机构，输出力大、结构紧凑。
产品符合GB/T4213-92。
◆衬氟
单座调节阀标准规格
阀体型式 直通单座铸造球形阀+衬F46/PFA
公称通径 DN20~DN200
公称压力 PN1.6、2.5、4.0、6.4、10 MPa ANSI150、300、600
连接形式
法兰式（标准型）、螺纹、焊接（需用户*）
阀体材质 WCB、WC6、CF8、CF8M、CF3、CF3M+内衬F46或+内衬PFA
结构形式 标准型工作温度-20~+150℃,泄漏量等级为IV级
衬氟波纹管密封型对上下移动的阀杆形成完全密封,堵绝流体外漏
密封填料 衬氟波纹管+V型聚四氟乙烯填料、柔性石墨填料
阀内组件
阀芯形式 单座柱塞型+衬F46或+衬PFA
流量特性 等百分比特性、线性特性
阀芯材质 1Cr18Ni9Ti 、CF8、CF8M、CF3M以上+衬F46或+衬PFA
泄漏量 V级
◆进口电动单座衬氟调节阀
执行器参数：
3810L调节型、3410L开关型、3810X、3410X防爆型
电动执行机构技术参数
型号 3810L调节型、3410L开关型、3810X防爆调节型、3410X
防爆开关型
阀作用形式 正作用-电关式FO、反作用-电开式FC、失电失信号或失信号阀位保持FL
电源电压 220V.AC 50HZ、380V.AC 50HZ、DC24V
输入输出信号 输入信号：DC4~20mA或DC1~5V；输出信号：DC4~20mA
输出推力(N) 2000 3000 5000 6500 10000 16000
额定行程L(mm) 30 60 100
信号接口 2-PF(G1/2) 可安装保护套管PF3/4(G3/4)
环境温度 普通型：-10~+60℃；防爆型：-10~+40℃
相对湿度 普通型：95％以下；防爆型：45％~85％
防护及防爆等级 IP65/IP67 、Exd II BT4、Exd II CT4（由客户*）
防护及防爆等级 IP65/IP67 、Exd II BT4、Exd II CT4（由客户*）
◆感谢您查看我公司产品，由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系我公司（北京达科特阀门有限公司）技术部或销售部 ，技术人员将会为您提供完整的图纸及技术资料。
