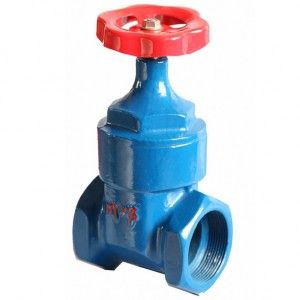

Z15X 丝口软密封闸阀

  • 价格:电询
  • 产地:浙江
  • 品牌:一立阀门
  • 型号:Z15X
  • 规格:DN15-DN1400
  • 联系:王腾 0577-67313796 13868807962
              联系我时请告知是在建材采购网看到的
  • 公司:永嘉县一立阀门有限公司
  • 产品介绍
    Z15X 丝口软密封闸阀是一立阀门*新研发的闸阀更新换代产品。利用闸板整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良,漏水和生锈的现象,底部采用与水管相同的平底阀座设计,不产生杂物淤积,流阻系数小,通道流畅。阀体内外采用*环氧树脂涂装,防止腐蚀和生锈,不但可供生活用水,也可用在污 水处理系统。闸板被特殊橡胶整体包裹,利用橡胶的弹性变形使阀门密闭,达到零泄漏。阀腔内无闸槽,不滞留杂物,阻力极小,开关轻巧。采用三道“O”型密封圈,密封可靠,独特的设计结构使“O”型圈可实现带压更换,不压盘根,免维护。阀体内外均采用*环氧树脂静电喷涂,不会产生锈水,可满足直接饮用水要求。广泛用于自来水,污水,建筑,石油化工,食品,医药,轻纺,电力,船舶,冶金能源系统等流体管线上作为调节和节流装置使用。

    主要技术参数型号 Z45X-10 Z45X-16
    公称压力 1.0MPa(10kgf/cm) 1.6MPa(16kgf/cm)
    公称通径 40~500mm 40~500mm
    密封实验压力 1.1MPa(11kgf/cm) 1.76MPa(17.6kgf/cm)
    强度实验压力 1.5MPa(15kgf/cm) 2.4MPa(24kgf/cm)
    适用温度 ≤200℃ ≤200℃
    适用介质 水、油、水暖及其他非腐蚀性流体 水、油、水暖及其他非腐蚀性流体
    驱动方式 手动、电动 手动、电动
    亦可根据客户要求,提供具有特殊技术参数的产品

    主要零部件材料名 称 材 质
    阀 体 灰 铸 铁、球 墨 铸 铁、铸 钢
    闸 板 球 墨 铸 铁+三 元 乙 丙 或 丁 腈 橡 胶
    中 口 垫 丁 腈 橡 胶、三 元 乙 丙
    密 封 圈 丁 腈 橡 胶
    支 架 灰 铸 铁、球 墨 铸 铁、铸 钢
    阀 杆 不 锈 钢
    螺 栓 不 锈 钢
    压 盖 球 墨 铸 铁、铸 钢
    阀 杆 螺 母 铜 合 金
    手 轮 (传 动 帽) 可 锻 铸 铁


    结构特点
    1、平底式阀座 传统的闸阀往往在通水洗管后即因外物诸如石头、木块、水泥、纸屑、杂物等淤泥积于阀底凹槽内,容易造成无法关闭紧密而形成漏水现象,软密封闸阀底部采用与水管相同的平底设计,不易造成杂物淤积,使流体通畅无阻。

    2、整体包胶 阀门采用高品质的橡胶进行整体内,外包胶,国内*的橡胶硫化技术使得硫化后的阀门能够保证精确的几何尺寸,且橡胶与球墨铸铁阀门接着牢靠,不易脱落及弹性记忆佳。

    3、耐腐蚀
    阀体采用粉体环氧树脂涂装,可防止阀体的腐蚀及生锈。并可用于污水系统。不易碎裂以往传统铸铁闸阀常因外物击中、碰撞或重叠而造成断裂等现象。由于本体改用球墨铸铁,此种情形已可大幅度减少。

    4、三“O”型
    由于阀杆采用三“O”型环密封圈设计。可减少开关时的摩擦阻力,大幅减少漏水现象及可以不停水施工更换密封圈。

    5、有助生饮
    由于阀体内部以*性环氧树脂涂装,闸阀的内外表面均以橡胶完全包覆而不至于出现锈水或腐蚀现象,可供生饮。

    6、精铸阀体
    阀体采用精密铸造,精确的几何尺寸使得阀体北部无需任何精加工即可保证阀门的密封性。

    7、重量轻
    本体采用球墨铸造制成,重量较传统闸阀重量减轻约百分之二十到百分之三十,方便维修方便。


    订货须知

    1. 客户对产品有特殊要求,须在订货合同中提供以下说明:

    2. 结构长度、连接形式 公称直径、全通径、缩径、管道尺寸 、运用介质及温度、压力范围 、实验、检验标准及其他要求

    3、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;

    4. 本场可根据客户特殊要求配置各类驱动装置。如有需要,请联系我司技术部。

    5.当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由一立阀门技术部为您审核把关。

    6. 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。

    7.感谢您访问我们的网站一立阀门,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。 欢迎客户来电咨询,咨询热线:0577-67313796
