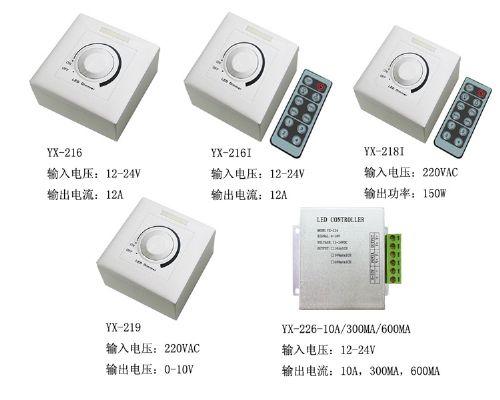

是一款*于LED照明的智能调光控制器，采用目前*先进的PWM（脉宽调制）数字化亮度调节技术，可以手动旋钮无级调节亮度，也可以用IR无线遥控来远距调光;适用于商业或家庭标准86型
开关插座低盒的安装，可明装或者暗装;安装LED调
光开关可满足商业或家庭照明不同时段不同环境的光线需要;大功率和小功率的LED照明灯都可以调光。用于控制各种以LED为光源的
灯具，例如：
点光源，软光条，洗墙灯，玻璃
幕墙灯等；具有价格低廉，接线简单，使用方便等优点；通过红外遥控器和调光器上的旋钮进行亮度调节；灰度等级255级；带自定义功能、延时关机功能和固定灰度输出功能。
技术参数
●型号： 12键单路86调光器
●工作温度：-20-60℃
●DC5V, DC12V ~24V/220VAC
●外型尺寸：L87.5xW87.5xH60
●静态功耗：<1W
●输出电流：<12A
●输出功率：150W
一．使用说明
1、先连接负载线，再接
电源线；上电前确保连接线之间无短路现象；
2、操作时，将遥控器对着红外接收头，确保遥控器与接收头之间没有障碍物；；调光器采用两种调光模式:
(1) 红外遥控调节模式;各按键功能如下表所示（按照按键的位置排列）：
符号 按键名称 说明
开关键 输出开启/关闭键。
延时键 延时关机键。按下该键，输出将在30秒后自动关闭。
调光键 灰度增加/减少键；每按一次，灰度增加两个等级，总共有256级灰度可调，长按可以无级调光.
固定输出亮度键 亮度快捷键：按这4个键，选择按键上相应百分比的亮度。
自定义亮度键 DIY情景模式键：共4个键，按住某一个键3秒不放，调光器指示灯闪烁一下，表明调光器已经自动将当前亮度保存在该键上，其它几个键同样设置。平时按一下就直接进入先前存储在该键上的亮度。
1. (2) 电位器调节模式:
顺时针方向旋转旋钮亮度将增加；逆时针方向旋转旋钮亮度将减小。
0-10V调光器参数
型号 YX-226-10A YX-226-300MA YX-226-600MA
输入电压 12-24VDC 12-32VDC 12-24VDC
输出电流 10A 300MA 600MA
信号输入 0-10V模拟调光信号 0-10V模拟调光信号 0-10V模拟调光信号
输出信号 恒压PWM PWM LED调光信号 PWM LED调光信号
输出功率或LED数量 12V(120W),24V(240W) 12V 1-3颗LED
24V 4-6颗LED
32V 7-8颗LED 12V 1-3颗LED
12V 4-6颗LED
32V 7-8颗LED
产品尺寸 L68*W65*H25MM L68*W65*H25MM L68*W65*H25MM
产品重量 120g 120g 120g
1、 0-10V调光信号至PWM调光信号转换。
2、 输入输出光电隔离保护。
3、 兼容各大品牌照明调光系统接口。
4、 恒压型号DC12V～DC24V电压工作。恒流型号DC12V～DC32V电压工作
5、 根据需要可以多台0-10V调光驱动器工作或者增加我司功率扩展器。
