本品是由水泥、精细骨料及聚合物，经严格配比，混合而成的一种干粉
砂浆材料，与水调配后形成一种高流动性的、高塑性浆体，是专门为地面基层找平而设计的高聚物改性水泥基材料。施工完毕后可在其表面进行后续施工，根据具体装饰工程又可分为垫层家装*、垫层PVC*及彩色高强面层*三种。
材料特点：
1、施工简单、方便快捷，加水即可；
2、耐磨、耐用、经济、环保（*无味*）；
3、优良的流动性，自动精确找平地面；
4、3—4小时后可上人行走；24小时后可开放轻型交通，7天完全开放交通；
5、不增加标高，地面层薄2-10毫米，节省材料，降低成本；
6、良好的粘结性、平整、不空鼓；
7、表面平整、耐磨、抗压抗折强度高；
8、对人体无害、无辐射。
适用范围：
（垫层家装*、垫层PVC*）广泛适用于民用、商业建筑室内地面的精找平。上铺
地毯、纺织毯、PVC地板、各类
木地板。由于自流平地面具有优越的平整度，因此能够确保铺设的地板具有良好的视觉效果、使用舒适性和耐用性，避免了地面不平导致地板表面起伏及局部破损。
（彩色高强面层）广泛适用于新建或旧项目改造工程，工业、民用、商用地面的精找平（基层拉拔强度至少是1.5Mpa）。找平后的地面可涂刷环氧、
丙烯酸等树脂材料。硬化后的砂浆可作为轻工业地面的面层，如：车间、轻型交通及磨损工业厂房、库房、食品、化工、冶金、制药、电子厂区，以及飞机机库、停车场、仓储、货运中心等负载地面。
专业工具展示
刮板 消泡
滚筒（放气滚） 钉鞋
打磨机 施工工法：
（一）施工条件：
○工作区域允许通风，门窗应封闭好，
○室内和地面温度应控制在+10℃ ～ +30℃，
○地面混凝土相对湿度＜95％，
○工作环境空气相对湿度＜70％。
（二）施工方法：

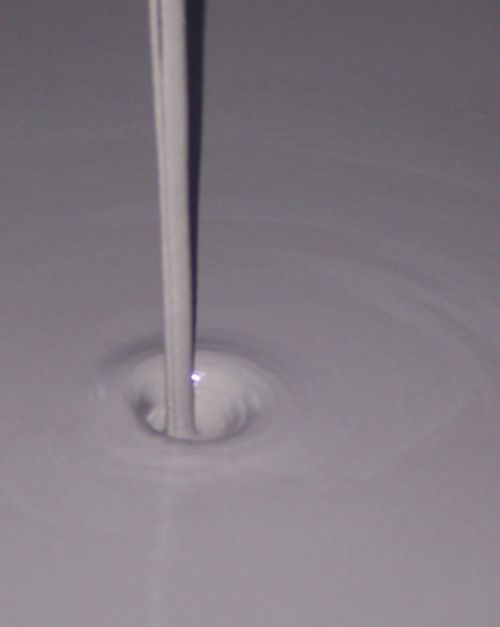

加水 加粉 搅拌 倾倒 效果
1、基层需坚实平整、无空鼓、无油污、脱膜剂、松散物等污渍；
2、无明水；
3、基层必须经过底涂剂的处理，底涂干后，方可进行自流平施工，如基层表面多孔，则需涂刷两次；第二次涂刷要在*一层干燥后进行；
4、往
搅拌桶内先注入清水，然后按比例慢慢加入本粉剂（混合比例：粉料：水=4：1或5：1具体请咨询生产厂家），混合搅拌均匀至无结块状，静止1分钟待其胶粉充分溶解后，再搅拌1-2分种即可施工；
5、将搅拌好的浆料倒于底涂过的基面上，用刮板摊平，一次涂抹需达到所需的厚度，并用放气滚桶来回滚动，以释放料浆中所含的空气，完毕后就可待其自动流平；
6、在自流平地面可行走时，可在混凝土结构的
伸缩缝处用
切割机切出3Mm 的伸缩缝，此伸缩缝应采用具有弹性的结构填缝胶填充。
注：自流平材料自加水后的使用时间为15～20分钟，随着自流平逐渐凝固产生强度而失去流动性，自流平材料的温度应≥10℃，在寒冷的情况下，要用温水（不超过+35℃）搅拌。
技术参考：
产 品 垫层家装*
自流平水泥 垫层PVC*性自流平水泥 彩色高强面层自流平水泥
颜 色 水泥色 水泥色 水泥色/灰/绿色/红色
加 水 量 干粉量的26％ 干粉量的26％ 干粉量的22％
酸 碱 度 约11 约11 约11
尺寸变化率 ≤±0.15％ ≤±0.15％ ≤±0.1％
施 工 温 度 10~250C
固 化 时 间 初凝60~80min 终凝80~120 min
（固化时间在温度高时缩短，在温度低时延长）
可施工时间 约20min
可行走时间 3~4h后
流 动 性 能 14±1cm
可铺设饰面材料时间 3~5d
抗 压 强 度 1d≥6MPa 28d≥20MPa 1d≥8MPa 28d≥25MPa 1d≥10MPa 28d≥35MPa
抗 折 强 度 1d≥2MPa 28d≥4MPa 1d≥3MPa 28d≥6MPa 1d≥4MPa 28d≥8MPa
储 存 保持包装密封，阴凉干燥处至少可保存6个月
（堆放层数不超过7层，以防结块）
包 装 25kg
阀口袋 配套产品：
多功能地坪*
界面剂：
多用途乳液型底涂，专门用于墙面、地面吸收性无机非金属材料基层（如混凝土、
水泥砂浆、
石膏板、木质人造板）底涂。即封闭基层的毛细孔和缝隙，降低多孔性基层的吸收性，同时增强基层的界层附着力，起粘结桥的作用。底涂表干无积液后可以进行格瑞自流平找平层施工。适用于非吸收性基层，不能作为隔热层作用。
PVC
塑胶地板*胶：
是一种分散型单组分
胶粘剂，适用于粘贴各类PVC地板材和卷材、PVC背衬地毯等。
