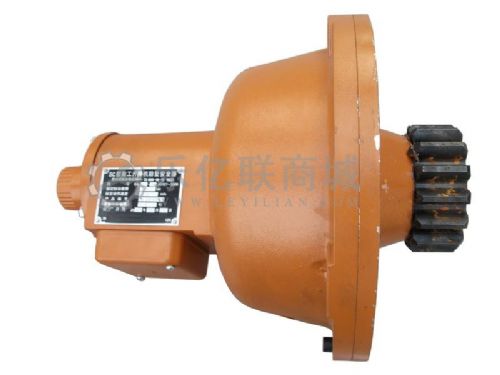

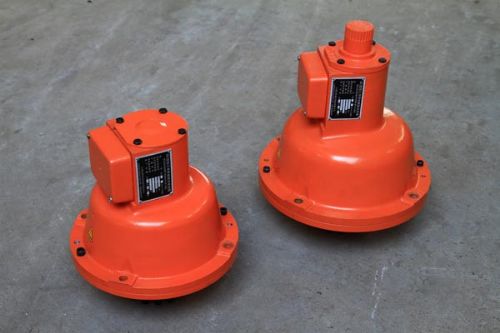

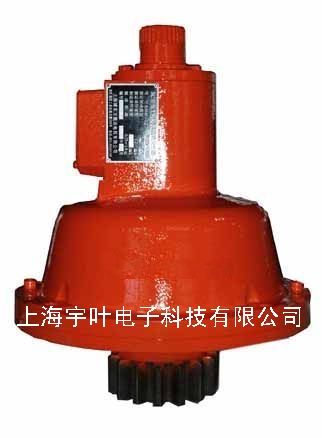

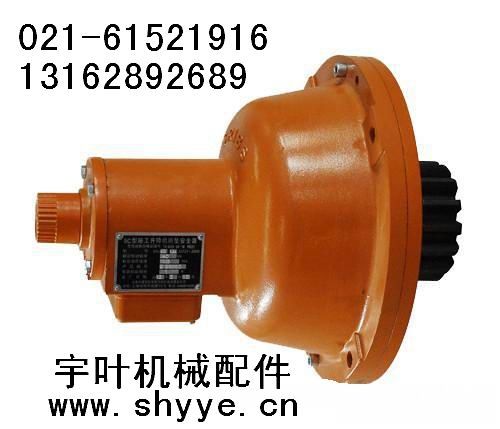

施工电梯防坠器一、 简介
SAJ系列防坠安全器是
齿轮齿条施工
升降机上极其重要的安全装置，它能限制吊笼超速下行，有效的防止和消除吊笼坠落事故的发生。
二、主要技术性能参数及安装尺寸
参数\型号 SAJ08-1.2 SAJ30-1.2 SAJ30-1.4 SAJ40-1.2A SAJ40-1.4 SAJ40-2.0 SAJ50-1.2 SAJ50-2.0 SAJ60-1.2 SAJ60-2.0
定制动载荷KN 8 30 40 50 60
额定制动速度m/s 1.2 1.2 1.4 1.2 1.4 2.0 1.2 2.0 1.2 2.0
标定动作速度m/s 根据升降机运行速度或用户要求调定
重量Kg 11.5 35 35 50 56
安装尺寸 D1 100e8 Ф150f9 Ф140f9
D2 Ф196 Ф284 Ф330
D3 Ф220 Ф310 Ф360
D4 Ф13 Ф15 Ф17
D5 Ф75 Ф120 Ф96
L 179 257 352
L1 23 27 33
L2 31.5 43 45
L3 0 55
L4 37.5 60 64
Z 15 12
型号说明：
1、SAJ08-1.2、SAJ30-1.2、SAJ30-1.4三种型号防坠安全器无尾部释放机构；
2、仅SAJ40-2.0、SAJ50-1.2、SAJ50-2.0、SAJ60-1.2、SAJ60-2.0防坠安全器带过滤齿轮与齿条啮合，其余防坠安全器无过滤齿轮；
3、 L4为齿轮中心至齿条分度线距离。
三、SAJ型防坠安全器的安装
将防坠安全器的凸肩装入底板对应的配合孔，注意安全器
接线盒向下，在4-D4孔内旋入相应规格的高强
螺栓并拧紧，打开接线盒盖，将防坠安全器中的
限位开关常闭触点串入升降机下降控制回路，再装好接线盒盖。
安全器安装时应注意：
1、安装螺栓性能不低于8.8级，安装时四个安装螺栓应均匀拧紧。SAJ08-1.2型防坠安全器所用螺栓规格为M12，SAJ30-1.2及SAJ30-1.4型安全器所用螺栓规格为M14，其余型号防坠安全器所用螺栓为M16。
2、防坠安全器安装后应检查齿轮与齿条的啮合情况，其啮合间隙应保证在0.4~0.7mm范围内，目测齿轮端面应能发现齿侧间隙存在，用手转动防坠安全器齿轮应能感觉到齿轮的微小摆动，可用压铅法或塞尺测量齿侧间隙。
3、应使防坠安全器中限位开关的常闭触点接入升降机下降控制电路中，不能省略。
四、坠落试验和动作后的复原
新安装的防坠安全器，必须进行载荷坠落试验。以后按升降机标准要求进行坠落试验。
1、坠落试验步骤（仅做参考）
下面介绍
施工升降机吊笼坠落试验的一般方法，具体操作应以升降机说明书为准。
（1）切断主
电源，将电气箱开关转至“安装检修”位置。
（2）装入试验电缆，并将电缆接到吊笼电气箱内标有“坠落试验”的接线座上。
（3）把试验电缆固定在吊笼的电气箱附近，通过门或其他适当的孔将按钮盘和电缆放到地面站，要确保坠落试验时，电缆不会被卡住。
（4）吊笼加载至额定载荷，合上主开关，按下试验电缆按钮盒上“上升”按钮，驱动吊笼上升至离地面大约10米高度位置。
（5）按下有“坠落试验”标记的按钮，不要松手，此时电磁
制动器松闸，吊笼即向下坠落，当坠落速度达到防坠安全器标定动作速度时，防坠安全器迅即动作，将吊笼刹停在导轨架上。注意：如果吊笼下坠到离地面3米处防坠安全器仍未将吊笼刹停，应立即松开按钮，使电磁制动器抱闸，及时刹停吊笼。
（6）拆下试验电缆，将开关转到“正常”位置。
2、防坠安全器的复原
除坠落试验外，防坠安全器发生动作，在复原前，应查明防坠安全器动作的原因，并确保升降机电气系统正常，电线
接线端子紧固无松动，
接触器功能良好，无缺断相，防坠安全器限位开关动作正确，机械系统制动器、
减速机、
联轴器、导向滚轮及驱动齿轮等正常工作。
检查无误后，切断三相开关，按照以下次序使防坠安全器复原（如图二所示）：
拆下
螺钉1和端盖2，拆下螺钉3，用*
扳手5和撬动杠杆4松开铜
螺母7，直到指示销6的末端和防坠安全器外壳端面齐平为止（此时限位开关电路接通）。
装上螺钉3和端盖2，接通三相开关，驱动吊笼向上运行20cm以上使防坠安全器复位。
对有尾部释放机构的安全防坠器，还应取下罩壳9，用手尽量拧紧螺栓8，然后用*工具4将螺栓8顺时针拧动30°后松开，再装好罩壳9。
