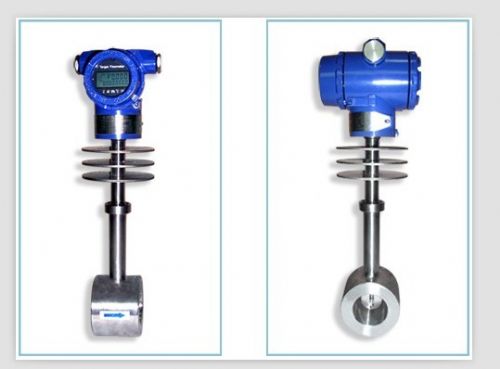

主要由测量管（外壳）、新型
电容力
传感器（含阻流元件）、积算显示和输出部分组成。根据不同的介质和工况，必须选用相适应的电容力传感器，因此，用户提供准确的计量对象及参数，生产厂家选用合适的电容力传感器是产品能否计量准确的关键。
【工作原理】
当沥青在测量管中流动时，因其自身的动能通过阻流件（靶）时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比，其数学方式表达如下：
F=CdAρ·V2/2
式中：F ——阻流件所受的作用力（kg）
Cd——物体阻力系数
A ——阻流件对测量管轴向投影面积(mm2)
ρ ——工况下介质密度（kg/m3）
v ——介质在测量管中的平均流速(m/s)
阻流件(靶)接受的作用力F，经刚性连接的传递件（测杆）传至电容力传感器，电容力传感器产生电压信号输出：V=KF
式中： V——电容力传感器输出的电压（mV）， K——比例常数， F——阻流件（靶）所受的作用力（kg）
由此，此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量。
【技术参数】
被测介质 改制沥青、乳化沥青、高温沥青等
公称直径
法兰式15～500mm 夹装式15～500mm 插入式65～5000mm
公称压力 0．6～42MPa 0.6～42MPa 0.6～42MPa
介质温度 -200℃～+500℃或更高温度
精确度 ±0.2％ ±0.5％ ±1.0％ ±1.5％
范围度 1：3（液体） 1：8（液体、气体） 1：15（液体、气体） 1：12（蒸汽）
补偿形式 温度补偿；压力补偿
重复性 0.05％～0.08％
供电
电源 机内自备锂
电池（3.6V）；外供电源24VDC
输出形式 现场显示；4～20mA二线制；脉冲0～5V；RS485/RS232；GPRS无线远传；HART
测量
管材料 碳钢；
不锈钢；亦可按用户要求协商提供
防爆标志 本安型（ExiaIICT4）； 隔爆型（ExdIICT4）
防护等级 IP65；IP67
法兰规格
流量计连接法兰规格执行GB/T系列标准，也可以根据用户要求特殊加工。
【产品特点】
1、一体化结构，安装方便，液晶显示，可带信号输出。
2、垂直、水平、各种安装方式可随工况变化任意安装。
3、整台仪表在设计中无可动部件，插入式结构,拆卸方便；
4、可选用多种防腐及耐高低温材质（如
哈氏合金，钛等）；
5、整机可做成全密封无死角（焊接形式），无任何泄漏点，可耐42MPa高压；
6、传感器不与被测介质接触,不存在零部件磨损,使用安全可靠，免维护；
7、可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定；
8、具有一体化温度、压力补偿，直接输出质量或标方；
9、具有可选小信号切除、非线性修正、滤波时间可选择；
10、能准确测量各种常温、高温500度、低温-200度工况下的气体，液体流量；
11、重复性好，一般为0.05～0.08％，测量快速；
12、抗干扰，抗杂质能力特强； 13、可根据实际需要更换阻流件而改变流量范围；
14、低功耗电池现场显示，能在线直读示值，示屏可同时读取瞬时和累积流量；
15、安装简单方便，极易维护；
16、多种输出形式，能远传各种参数；
17、抗震动性强，一定范围内可测脉动流；
18、压力损失小，仅为标准孔板的1/2△P左右；
