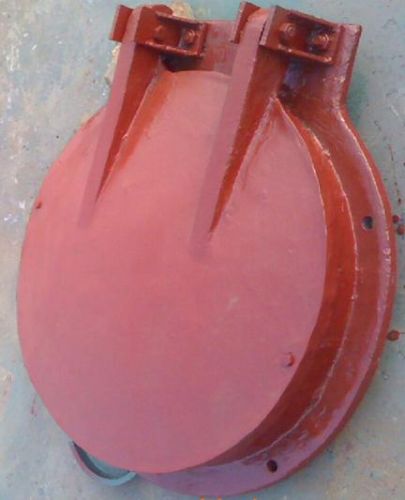

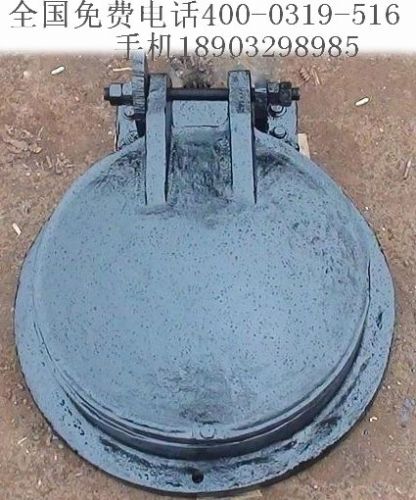

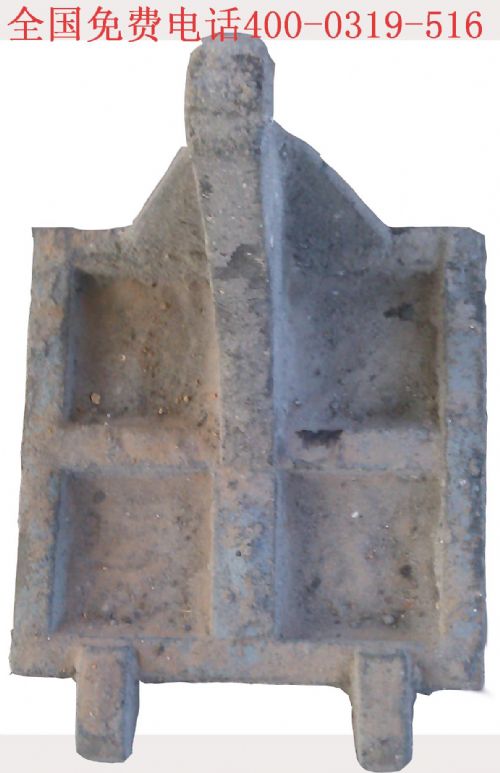

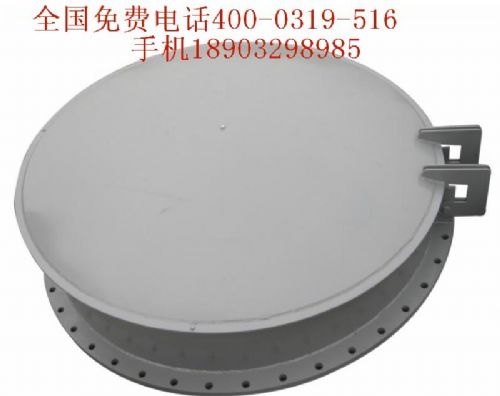

拍门属
止回阀类产品，主要安装在排水
管道的尾端，用于防止外水倒灌。材质分为
不锈钢、碳钢、铸铁等多种材料。该产品是安装在江河边
排水管出口的一种
单向阀，当江河潮位高于出水管口，且压力大于管内压力时，拍门面板自动关闭，以防江河潮水倒灌进
排水管道内。
用途： 主要用于给排水和污水处理工程的各种管道和水渠道，用于溢流或止回介质，也可用作各种竖井
井盖。
特点：
1、用于单项水流的管道或出水口不许人力操作，配有标准
法兰，可与各种管道连接使用。
2、PM型为橡胶软止水密封，效果好，耐冲击。
3、FPM型拍门门体在水中比重稍大于水，开启水头极小（重力抵消后约0.06m水头).
4、安装形式多为法兰结构，安装方便。
5、拍门节省电能、人力、水处理费等。
结构设计：
大拍门上部通过两个
铰链与快速多叶拍门门体联结。以往拍门设计的铰链为园柱铰，这种结构存在封水不良的问题，即当拍门挡水的水位差较小时，作用于拍门上的水压力不足以克服拍门顶水封压缩的反力，可能导致底水封与水封座面不能很好接触，如要保证底水封与水封座密切接触，则当拍门挡水的水位差较大时，顶水封密封因无压缩而效果不好。因此在拍
门铰链设计时，对铰链结构进行了优化，采用水平长园孔和圆柱轴结构，保证了拍门在任何水位差下，四周水封均可与水封座面均匀接触，使封水始终处以良好状态。同时，封水面设计成倾斜式，斜面与垂直面的夹角为5°，使拍门依靠自重即可与水封密切接触。
平衡重的计算说明 当门体过重或水流冲力较小,使得拍门正常工作时的开启角小于50°,此时过流水头损失将较大,这种情况是不利的。另外,也存在已定的门体重量使得拍门的下落过程不能达到理想的状态。对上述两种均可采用增设平衡重的方法来解决。 增设平衡重的关键是正确选择外拉力点的位置。它不仅关系到平衡重的数值变化,而且对下落运动的过程及撞击力影响很大。
注意事项：
1、安装时，注意保证铸铁拍门倾角和设计一致。基础
预埋件的尺寸和螺孔分布应与铸铁拍门法兰件的法兰尺寸、螺孔分布一致。
2、安装并排安装于基础同一立面时，两铸铁拍门之*大外形间距应保持≥10cm为宜。
3、当铸铁拍门安装于封闭型压力
水箱时，铸铁拍门吊装入口尺寸应大于铸铁拍门的*小外形尺寸为宜。
4、当实际工况需基础预埋时，我司可先行约定交付预埋制件和图纸，不影响施工进度。
常见故障与排除方法（常见故障 原因分析 排除方法）
故障一、拍门门页在系统工作时开启角度不大：
可能原因
1、拍门闩是否磨损、锈蚀 --------解决方案：更换拍门闩
2、浮箱式拍门门页是否蓄水过多，比重过大 -----------解决方案：放水减重
3、配重式拍门是否配重过小 --------------解决方案：增加配重
4、浮箱式拍门门页空箱是否渗漏 ------------解决方案：门页式压布焊
5、拍门门页和门座铰链是否受伤变形-----------解决方案：更换拍门
故障二、拍门在关闭后漏水 ：
可能原因
1、 密封橡胶
三角带是否有损伤--------解决方案：更换橡
胶带 2、门座上法兰是否变形--------解决方案：更换门座
3、门页密封端面是否变形--------解决方案：更换门页
4、门座筒身是否锈蚀穿透--------解决方案：更换门座
5、门页是否锈蚀穿透--------解决方案：更换门页
故障三、门页开启后不能回
可能原因：
1、 开启角度过大，限位块脱落--------解决方案：焊上限位块
2、拍门闩是否锈蚀--------解决方案：更换拍门闩
3、门页、门座铰链是否变形--------解决方案：更换拍门
4、配重式拍门配重过大--------解决方案：减重卸荷
