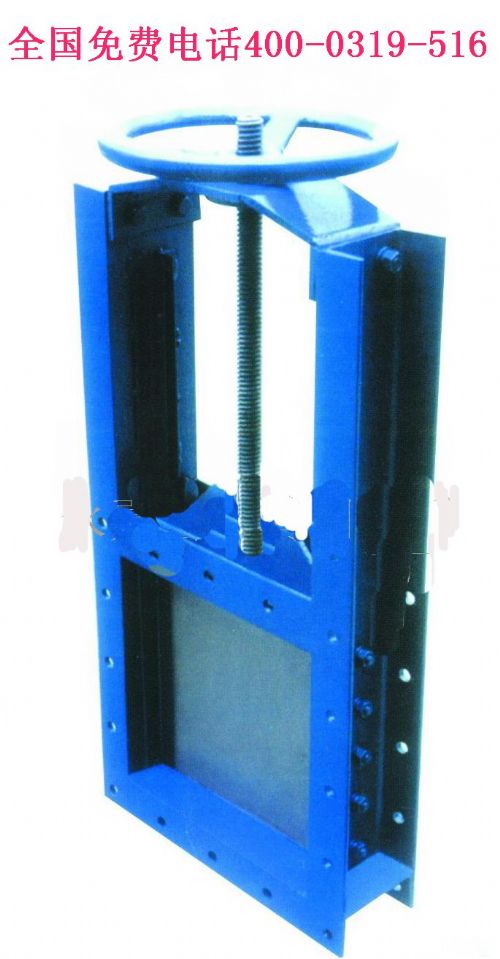

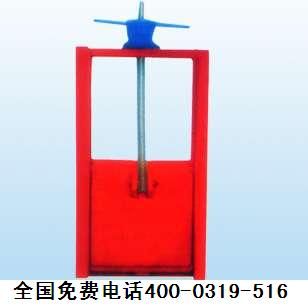

PZM不锈钢闸门

  • 价格:电询
  • 产地:新河县新兴街4号
  • 品牌:前进
  • 型号:PZM
  • 联系:郎占勇 0319-4989215 18903298985
              联系我时请告知是在建材采购网看到的
  • 公司:新河县前进水工机械厂
  • 产品介绍
    广泛应用于给水排水工程,用以截断渠道内的水流,其工作介质为常温下的原水,清水,污水。

    用于关闭和开放泄水通道的控制设施,是水工建筑物的重要组成部分,可用以拦截水流,调节流量、控制水位、排放泥沙和飘浮物等。
    不锈钢闸门的门叶包括:承重结构、行走支承、支臂、支铰、止水装置、吊耳等。不锈钢闸门埋固部分包括:轨道、铰座、止水座、护角等。不锈钢闸门重量轻、耐蚀性好、止水性能好、防腐性能好、使用寿命长、可双向承压受力条件、密封性能好。不锈钢闸门的闸门的过水断面与渠道等宽;超宽型可制作成双吊点启闭,对渠道深度的适应性强;橡胶密封。
    不锈钢闸门由活动部分(也称门叶)、埋固部分和启闭机械3部分组成。

    主要特点:
    1、 闸门的过水断面与渠道等宽;超宽型可制作成双吊点启闭。
    2、 对渠道深度的适应性强;
    3、 橡胶密封,止水性能好;
    4、 不锈钢制作,防腐性能好;
    5、 全手工操作,启闭轻便,对偏远无电地区的使用更为方便。

    性能表
    *大工作水压:0.06Mpa
    工作介质酸碱度:PH6-9
    *大泄露量(密封长度):≤1.25/m.min
    启门*大手动力:≤150N
    PZM不锈钢闸门安装尺寸表
    型号规格 安装尺寸
     A B C H
    500×600 620 500 100 600
    800×500 912 900 200 500
    1000×800 1120 1000 120 800
    1200×1000 1320 1200 120 1000
    1200×1200 1530 1200 120 1200
    1400×1000 19530 1400 150 1000
    1800×1200 1950 1800 150 1200
    2500×1500 2650 2500 200 1500
    2000×5000 2150 2000 200 5000
    2500×4000 2650 2500 200 4000
    PZM不锈钢闸门订购时用户需提供资料内容:
    1、 止水方式:确定是单向止水还是双向,前止水还是后止水,止水带面材质要求。
    2、 水流向
    3、 工作水头及设计校核水头
    4、 吊点数及吊点中心距
    5、 设计确定的启闭机型号及启闭吨位及螺杆连接部位的相关数据
    6、 水质、泥沙等水文资料信息
    7、 提供与闸门结合面相关土建结构布置图
    PZM不锈钢闸门用户需另计价名录:
    a、 特殊材质的吊耳销轴、吊耳
    b、 双向止水
    c、 镶铜止水带或不锈钢止水带及滑道
    d、 加长滑道部分(超过本公司标定值)
    e、 工作水头超过本公司规定标定值时,需机械强度增加而发生的变更设计后制造增加费用
    f、 其他变更
