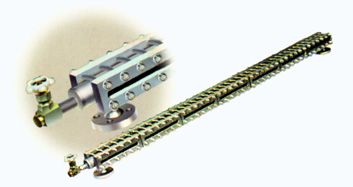

UBDS型号双色身体玻璃板液体、UBD型筒体式玻璃板
液位计适用于石油、化工等工业在生产过程各种开口或承压容器内介质的液位指示、UBDS型双色筒体式
玻璃板液位计特别适用于无色透明介质。是水液氨、轻油、液化气等介质测量 的理想选择。由于该仪表的主体部分为
管材，所以单台仪表就具有较大的指示范围，对要求指示范围大，而设备又不允许开孔的场合，使用该仪表*为适应。
特点：
仪表不存在堵塞、渗漏问题。 仪表流通孔径大，液位反应灵敏。 结构简单，读数直观、可靠
测量范围大，安装维修方便。
结构原理：
UBDS型双色筒体式玻璃板液位计的双色原理是光线在不同介质中有不同折射性和反射性，并借助滤色片使这种特性呈某种颜色。从面达到外观液相呈黑色，气相呈红色，即双色显示。气液分界极为清晰。以仪表上、下端安装
法兰与容器对应
法兰连接，构成连通器，透过玻璃板可直接观察内液位的实际高度。仪表顶端带有M14＊1.5的内螺纹孔，为便于取样、清洗或检修时排放残液，下端装有G1/2 外螺纹和
排污阀。
主要技术参数
测量范围 500~6500mm
工作压力 1.6、2.5、4.0MPa
联接法兰标准 JB/T82.2-94 DN25 PN1.6,2.5或JB/T82.2-94 DN25 PN4.0MPa凸面法兰，其它法兰标准如HGJ、GB、ANSI等，请设计部门或用户注明。
工作温度 180摄氏度
伴热蒸汽压力 ＜＝0.6MPa
蒸汽夹套
接头 G1/2外螺纹
安装说明
公称长度L允许公差 法兰孔分布形状 仪表安装垂直度
＜＝1/1000（全长<=3Mm ） 正方形 ＜＝4摄氏度
使用须知
双色玻璃板液位计由于经过长途运输，各紧固
螺钉可能松动。另外，在定期检修、更换
螺栓或玻璃板时，应严格按操作规程进行。
订货须知
订货单请提供下列数据
型号规格、测量范围、介质名称、工作压力、工作温度、材质要求、是否配套供应容器上法兰，螺栓、
螺母，阀门及密封
垫圈等配件。
