在液位测量中，低温（0摄氏度以下）介质能使容器表面结霜，以致霜层覆盖容器的表面。所以用一般的玻璃板

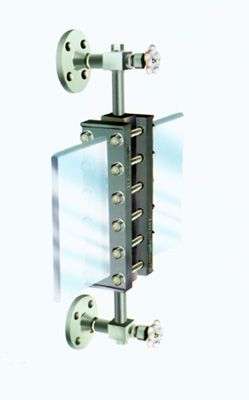

液位计测量低温介质的液位是不可能的。防霜式
玻璃板液位计专为解决测量低温介质的液位而设计，它可透过防霜翅片清晰地观察到被测介质液位。
结构原理：
利用玻璃板液位计测量介质液位的原理均为连通器。防霜式玻璃板液位计除这一原理外，还根据物理学中温度梯度原理解决防霜问题。即当有一传递温度的材料接触低温源时，离低温源越远的地方，其温度越接近于周围环境温度，这就解决了液位读取问题。HG5型防霜式玻璃板液位计上装有两块透明的
有机玻璃翅片就是基于这一原理而设置的，在翅片上即可读得容器的实际液位。在仪表两端针形阀内，装有安全
钢球，当玻璃板因意外而损坏时，钢球能在容器压力作用下自动关闭液流通道。起自动启封作用。
主要技术参数
测量范围 580 920 1260 1600 1940mm
工作压力 4.0 1.6MPa
联接
法兰标准 HG2016－58凸面法兰。当压力为1.6MPa时，
法兰连接PN2.5MPa DN20制造。当压力为4.0MPa时法兰连接PN6.4MPa DN20制造。
工作温度 -160~0摄氏度
钢球自封压力 ＞＝0.3MPa
冲洗、排污口 M18*1.5(内)
使用温度与仪表材料点
使用温度 主体材料 翅片高度H（mm） 涂色标志
类别 牌号
-20~-0 1 20#钢 50 灰
-40~-21 2 16Mn 100 紫
-70~-41 3 90Mn2V 150 深蓝
-160~-71 4 1Cr18Ni9Ti 200 浅蓝
型号规格
产品规格及型号
<āTD> 图 号
防霜液位计1 PN1.6 L＝580 HG5－1422－81－1
L＝920 HG5－1422－81－2
L＝1260 HG5－1422－81－3
L＝1600 HG5－1422－81－4
L＝1940 HG5－1422－81－5
防霜液位计1 PN1.6 L＝580 HG5－1422－81－6
L＝920 HG5－1422－81－7
L＝1260 HG5－1422－81－8
L＝1600 HG5－1422－81－9
L＝1940 HG5－1422－81－10
防霜液位计1 PN1.6 L＝580 HG5－1422－81－11
L＝920 HG5－1422－81－12
L＝1260 HG5－1422－81－13
L＝1600 HG5－1422－81－14
L＝1940 HG5－1422－81－15
防霜液位计1 PN1.6 L＝580 HG5－1422－81－16
L＝920 HG5－1422－81－17
L＝1260 HG5－1422－81－18
L＝1600 HG5－1422－81－19
L＝1940 HG5－1422－81－20
防霜液位计1 PN1.6 L＝580 HG5－1422－81－21
L＝920 HG5－1422－81－22
L＝1260 HG5－1422－81－23
L＝1600 HG5－1422－81－24
L＝1940 HG5－1422－81－25
ā 防霜液位计1 PN1.6 L＝580 HG5－1422－81－26
L＝920 HG5－1422－81－27
L＝1260 HG5－1422－81－28
L＝1600 HG5－1422－81－29
L＝1940 HG5－1422－81－30
防霜液位计1 PN1.6 L＝580 HG5－1422－81－31
L＝920 HG5－1422－81－32
L＝1260 HG5－1422－81－33
L＝1600 HG5－1422－81－34
L＝1940 HG5－1422－81－35
防霜液位计1 PN1.6 L＝580 HG5－1422－81－36
L＝920 HG5－1422－81－37
L＝1260
<āTD> HG5－1422－81－38
L＝1600 HG5－1422－81－39
L＝1940 HG5－1422－81－40
订货须知
订货单请提供下列数据
型号规格、工作压力、工作温度、连接法兰标准
