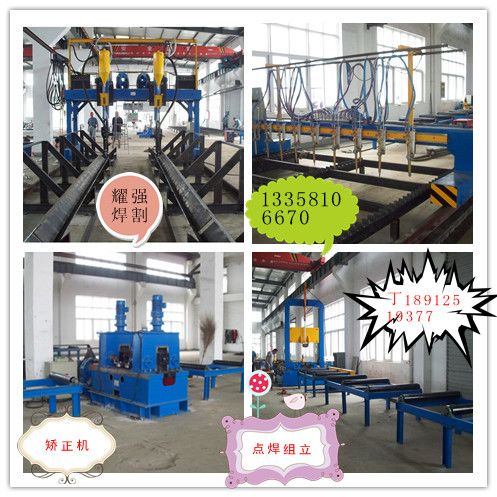

是一种将电脑控制、精密机械及氧气—乙炔燃气切割三者相结合的高效热切割自动化设备其数控割炬可以切割任意形状的板材。在门架的的另一侧安装有多把割炬，可用来切割多个
钢板直条，切割时钢板同时受热并冷却，从根本上消除了旁弯现象。
本机主要由∏形机架（主、被动驱动端梁、横梁）、纵向导轨（主、副）、纵向（多头）割
横向轨距 4000mm
轨道长度 15000mm
切割有效长度 12500mm
切割有效宽度 3100mm
直条割据 9组
数控火焰割炬 2组
驱动方式 单边驱动
切割运行速度 10-5000mm/min
*大快速返程速度 5000mm/min
火焰切割厚度 6-150mm
火焰切割气源 氧气，乙炔或丙烷由用户自备
装机容量 2.5kw
数控
电源 AC220V ±10％ 50-60Hz
二、 技术参数
1．割距升降距离 150mm
2．快速行程速度 5000mm/min
3. *大切割速度 5000mm/min
4. 直线定位精度 ≤0.2mm
5. 重复定位精度 ≤0.3Mm
6. 综合划线精度 ±0.5mm
7．单火焰切割厚度 6-150mm
8．火焰切割用介质 氧乙炔气或氧丙烷气等可燃气体
9. 整机验收标准 JB/T5102-99
三、技术性能说明
⑴、机械部分
为了满足高速度，高精度的要求，在设计和加工制造中对影响整机性能的磨擦、齿隙、刚度、惯量等机械结构都进行了综合考虑，并运用计算机对机器的动态特性进行分析。
●横梁采用矩形
钢管与钢板焊接的复式箱形结构，具有很高的强度和刚性。并对横梁进行回火处理，消除应力。
●纵向精密
钢轨采用铁路用
合金钢轨做重载荷导轨，经精加工（刨、平面磨）制成。
● 横向导轨采用高精度导轨，保证横向导向精度。
● 纵横向采用行星
齿轮减速器及精密齿轮齿条传动，传动部分采用免键连接，保证了驱动机构在高速运行中的大扭矩输出。
●
钢带传动机构采用大直径抛物面滚轮，带动优质
不锈钢带组成窄 间隙钢带机，可带动多组割炬做相同或镜相动作。
● 精密齿条采用特种合金钢锻制经精加工，热处理，再精加工等工序使齿条精度达7级，确保传动的高精度与长寿命。
● 电动式割炬吊架：驱动为直流减速
电机，通过
丝杆及精密导向带动割炬做直线升降运动，吊架行程为150mm。
● 数控割炬气路、电路采用
拖链传动。
