主体材料 铸铁 适用温度 200 ℃
压力范围 1.6-6.4 Mpa 适用介质 氨气氨液等
公称通径 25-300 mm 连接形式

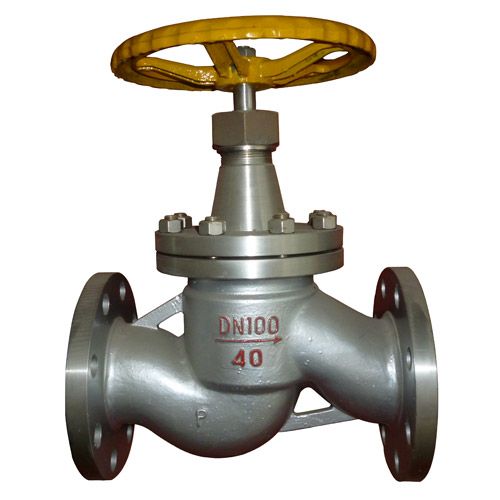

法兰产品型号 J41B
主要零件材料
零件名称 阀体、阀盖
密封圈 填料 填料压盖 阀杆
垫片J41B-25C 铸钢
巴氏合金 聚四氟乙烯 碳钢 聚四氟乙烯
J41B-25Z
灰铸铁 J41B-25P
不锈钢 不锈钢
J41F-25Z 灰铸铁 碳钢
性能规范
公称压力PN(MPA) 试验压力PS(MPa) 适用介质 适用温度(℃)
2.5 3.8 氨气氨液等NH3 巴氏合金 -40℃ +150℃ 四氟 -40 +200℃
4.0 6.4
主要外形尺寸
公称通径DN(mm) 尺寸(mm)
L D D1 D2 D4 b f f1 Z-φd 关 开 D3
10 130 90 60 40 35 16 2 4 4-φ14 165 185 110
15 130 95 65 45 40 16 2 4 4-φ14 165 185 110
20 150 105 75 55 51 18 2 4 4-φ14 170 200 120
25 160 115 85 65 58 18 2 4 4-φ14 197 210 120
32 180 135 100 78 66 20 2 4 4-φ18 199 213 140
40 200 145 110 85 76 20 3 4 4-φ18 248 264 160
50 230 160 125 100 88 22 3 4 4-φ18 265 295 180
65 290 180 145 120 110 24 3 4 8-φ18 310 349 220
80 310 195 160 135 121 26 3 4 8-φ18 340 357 240
100 350 230 190 160 150 30 3 4.5 8-φ23 380 413 280
125 400 270 220 188 176 32 3 4.5 8-φ25 430 451 320
150 480 300 250 218 204 32 3 4.5 8-φ25 505 492 360
200 600 360 310 278 260 34 3 4.5 12-φ25 550 806 400
250 650 425 370 335 31 36 3 4.5 12-φ30 730 880 450
300 750 485 430 390 364 40 3 4.5 16-φ30 - 995 550
