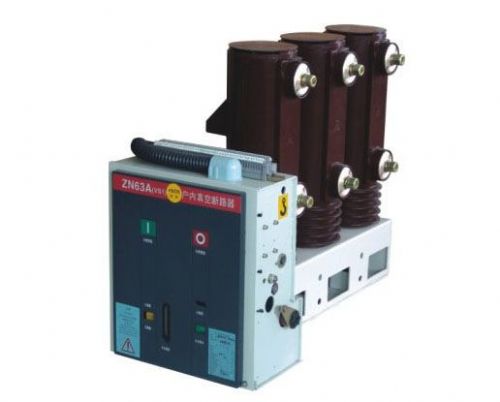

系户内高压开关设备， 适用于额定电压12千伏、频率50Hz的三相电力系统中，作为保护和控制电器使用，由于真空
断路器的特殊优越性，尤其适用于需要额定电流的频繁操作，或多次开断短路电流的场所。
采用固定式安装，主要用于固定式
开关柜，该集中器可单独使用，又可用于环网供电、箱式变或各种非标供电系统。
●主要技术参数
序号
项目
单位
数据
1
额定电压
KV
12
2
3
额定电流
A
630～1250
1250
1250
4
额定短路开断电流
KA
20
25
31.5
5
额定短路关合电流
KA
50
63
80
6
额定峰值耐受电流
KA
50
63
80
7
4S额定短路耐受电流
KA
20
25
31.5
8
额定绝缘水平
工频耐压（额定开断前后）
KV
42（断口48）
冲击耐压（额定开断前后）
75（断口85）
9
额定操作顺序
分-0.3S-180S-合分
10
机械寿命
次
10000
11
额定短路开断电流开断次数
次
50
12
操作机构额定合闸电压（直流）
V
110，220
13
操作机构额定分闸电压（直流）
V
110，220
14
触头开距
mm
11±1
15
超行程（触头
弹簧压缩长度）
mm
3.5±0.5
16
三相分、合闸弹跳时间
ms
≤2
17
触头合闸弹跳时间
ms
≤2
18
平均分闸速度
m/s
1.1±0.2
19
平均合闸速度
m/s
0.6±0.2
20
分闸时间
*高操作电压下
s
≤0.05
*低操作电压下
≤0.08
21
合闸时间
s
0.1
22
23
动静触头允许磨损累积厚度
mm
3
