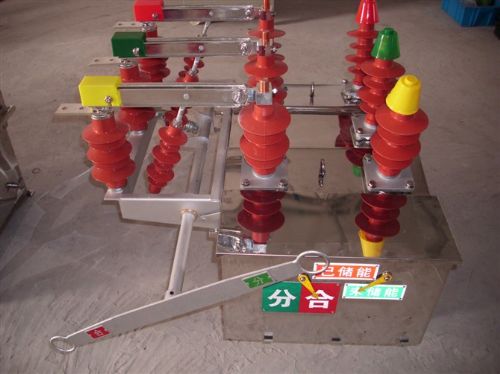

为额定电压12kV，三相交流50Hz的高压户外开关设备，主要用来开断关农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC
绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。
与隔离刀组合而成的，称为组合
断路器，可作为分段开关使用。
本系列产品的操动机构为CT23型
弹簧储能操动机构，分为电动和手动而成。
技术参数
序号 名称 单位 数据
6.3kA 12.5kA 20kA
1 额定电压 kV 12
2 额定电流 A 630
3 额定短路负载开断电流 kA 6.3 12.5 20
4 额定短路关合电流（峰值） kA 16 31.5 50
5 额定峰值耐受电流 kA 16 31.5 50
6 额定短时1min耐受电流 kA 63 12.5 20
7 额定绝缘水平 工频耐压（干式） kV 42
雷电冲击耐压（峰值） 75
8 额定操作顺序 分-0.3S-合分-180 S-合分
9 机械寿命 次 10000
10 额定短路开断电流开断次数 次 30
11 操动机构额定合闸电压 V 110,220
12 操动机构额定分闸电流 A 110,220
13 触头开距 mm 11±1
14 超行程（触头弹簧压缩长度） mm 3-0.3+1.0
15 三相分、合闸不同期性 ms ≤2
16 触头合闸弹跳时间 ms ≤2
17 平均分闸速度 m/s 1.0±0.2
18 平均合闸速度 m/s 0.7±0.15
19 分闸时间 *高操作电压下 s 0.015-0.05
*低操作电压下 0.03-0.06
20 合闸时间 s 0.025-0.05
21 各相主回路电阻 μΩ ≤120
22 动静触头允许磨擦累积厚度 mm 3
外形及安装尺寸图
