蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的阀门叫蝶阀。蝶阀全开到全关通常是小于900 ，蝶阀和蝶杆本身没有自锁有力，为了蝶板的定位，要在阀杆上加装蜗轮
减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。
工业*蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的
密封圈采用金属环代替橡胶环。大型高温蝶阀采用
钢板焊接制造，主要用于高温介质的烟风道和煤气
管道。
优点如下：
1. 启闭方便迅速、省力、流体阻力小，可以经常操作。
2. 结构简单，体积小，重量轻。
3. 可以运送泥浆，在管道口积存液体*少。
4. 低压下，可以实现良好的密封。
5. 调节性能好
采用标准
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

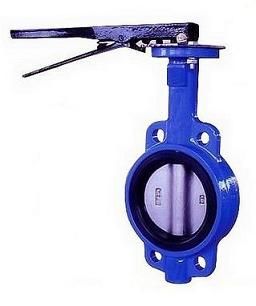

D71X手柄对夹式
软密封蝶阀主要技术参数
公称通径 DN(mm) 50～2000
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。
零件名称 材料
阀体 球墨铸铁、铸钢、
合金钢、
不锈钢 蝶板 铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨O
蝶阀密封材料选用和适用温度
材料品种
氯丁橡胶 丁晴橡胶 乙丙橡胶
聚四氟乙烯 硅橡胶 氟橡胶 天然橡胶 尼龙
英语简称 CR NBR EPDM PTFE SI VITON NR PA
型号代号 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1 N
耐*高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃ 93℃
耐*低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃ -73℃
适用工作温度 0~+80℃ -20~+82℃
-40~+125℃ -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃ -30~+93℃
型号：D71X 口径：DN50～DN2000mm 压力：0.6~4.0Mpa 材质：铸钢、不锈钢、合金钢等，
