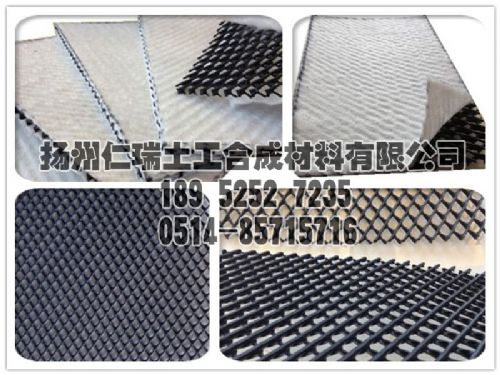

一：复合
排水网（又名三维复合排水网、排水网格、排水
土工格栅）是一种新型的排水土工材料。以高密度
聚乙烯（hdpe）为原料，经特殊的挤出成型工艺加工而成，具有三层特殊结构。中间筋条刚性大，纵向排列，形成排水通道，上下交叉排列的筋条形成支撑防止
土工布嵌入排水通道，即使在很高的荷载下也能保持很高的排水性能。双面粘接渗水土工布复合使用，具有“反滤--排水--透气--保护”综合性能，是目前*理想的排水材料。
产品用途：
主要用于铁路、公路、隧道、市政工程、水库、护坡等排水工程中效果显著。
产品特点：
1.排水性强（相当于一米厚
砾石排水）。
2.抗拉强度高。
3.减少土工织物嵌入网芯的机率，保持长期稳定的排水。
4.长期承受高压载荷（能承受大约3000Ka的压缩载荷）。
5.耐腐蚀、耐酸碱、使用寿命长。
6.施工方便、缩短工期、降低成本。
复合排水网几何形状
执行标准：Q/321081 GTH002-2011 序号
项目
单位
指标
1
复合体单位面积质量
g/㎡
1200
1400
1600
2000
2
复合体单位面积质量偏差
％
-4
3
复合体纵向导水率 ≥
㎡/s
1.2×10-4
4
网芯与
无纺布的剥离强度 ≥
kN/m
0.3
5
网芯厚度 ≥
mm
5.0
6.0
7.0
8.0
6
网芯抗拉强度（纵向） ≥
kN/m
10.0
7
无纺布的单位面积质量
g/㎡
200
8
无纺布的单位面积质量偏差
％
-5
9
无纺布的法向渗透系数 ≥
cm/s
0.3
备注：卷长可根据客户加工，特殊规格可另行定做。
二、用于
垃圾填埋场的土工复合排水网
在垃圾填埋场中，土工复合排水网可用于：
1、地下水导排层
2、渗漏检测层
3、渗滤液收集导排层
4、封场气体收集导排层
5、封场地表水收集导排
三、垃圾填埋场渗滤液导排层和渗漏检测层
要防止垫衬系统渗漏并保证垃圾填埋场的安全，渗滤液导排系统必须具有可靠的排水性能，排出衬垫系统收集的渗滤液，保证衬垫渗滤液饱和水头小于排水层厚度。传统的砂砾石等天然排水材料用于垃圾填埋场的渗滤液收集导排，会占用很大的填埋空间。对于斜坡渗滤液导排，使用砂砾石将很难堆放。使用土工复合排水网，基本上不受边坡坡度的限制。砾石作为渗滤液收集导排层，会对防渗
土工膜造成破坏。据统计显示，土工膜上砾石的铺放是造成土工膜破坏的*大原因，占总破坏的70％以上。
三维土工复合排水网具有三维空间立体导排结构，使用高渗透性能的土工布复合，在极高的荷载下能够保持长期的导排性能，用于主渗滤液收集导排层(LCRS)，能够及时排出
防渗膜的渗滤液，使得水头小于土工排水材料的厚度，减少由于水头过大造成的土工膜渗漏。
四、填埋场封场气体导排层和地表水导排层
垃圾填埋场*终覆盖封场系统的目的是限制降水渗入填埋垃圾里面，尽量减少可能侵入水源的渗滤液的产出。在封场系统中，地表水导排层的功能是排出渗入覆盖土层的水分，避免在防渗层上积聚。积水会在封场防渗层上产生超孔隙水应力，有可能导致植被覆盖土层产生滑动，封场边坡破坏。传统上使用砂砾石作为封场地表水导排层，对于坡度较大的斜坡，砂砾石垫层的堆放很困难，而使用土工复合排水网，可以适用于更陡的封场边坡，还能够增加垃圾的填埋容积。三维土工复合排水网具有较高的导排性能，能够及时排除地表渗水，保证封场斜坡的稳定。封场气体导排层垃圾填埋场封场系统的气体导排层的排气能力不足或者没有设置平面气体导排层，施加于防渗层的气体压强过大，有可能导致封场系统产生破坏。封场系统气体导排层可以使用高导排性能的土工复合排水网。使用高导排三维土工复合排水网，或者土工复合排水网配合砂砾石组成填埋场封场系统的气体导排层。填埋场封场系统中使用土工复合排水网作为地表水导排层和气体导排层，可以适用于较陡的斜坡，其较高的导排性能能够及时排除渗水和气体，保证边坡的稳定。
五、垃圾填埋场或蓄水池地下水导排
垃圾填埋场填埋区域或蓄水库的地下水位较高，地下水压力可能会破坏防渗衬垫。要求有地下水导排层，排出上升的地下水，使得防渗衬垫不被破坏。
填埋场斜坡或蓄水库坝体也可能因为水压力太大，有可能导致斜坡或坝体以及斜坡的防渗层产生破坏。使用土工土工复合排水网作为地下水导排层，可以在很短的时间排出上升的地下水，防止过高的地下水压力破坏防渗衬垫。土工复合排水网具有较高的抗拉强度
