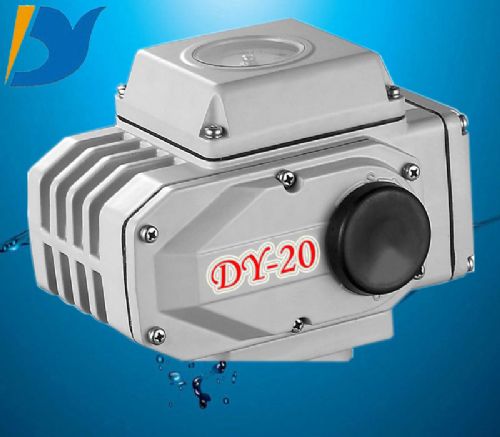

一、DY引进系列电动
执行器适用于部分回转类阀门（如
蝶阀、
球阀和风门挡板等），采用优质铝合金压铸件外壳，精细流畅，体积小、重量轻、免维护、耐腐蚀性等优良性能，可在狭窄地方适用。产品广泛应用于楼宇自动化、水利、造纸、电力、化工等自动化控制系统，其具体优点如下：
1.体积小、力矩大 整机体积和重量仅相当于同类产品的1/3，整机输入功率小、输出力矩大、所需安装空间小；安装运输非常方便。
2.强劲电动机 根据阀门工作特性而设计的
电机，具有高启动力矩，低启动带电流以及较小转到惯量。定子绕组装有内藏式过
热保护器(自动恢复型)，当阀门发生意外卡堵时，保护器即控制电机停止，保护整套设备安全。
3. 精密
齿轮 由精密相切的多齿轮和轴组成，齿轮和轴由热处理高
合金钢制成，强度高、耐性好，可经受长期疲劳负荷冲击。齿轮机构内加注进口食品级钼基
润滑脂，完成**润滑，无需点检或维护。
4. 机械限位装置
不锈钢制作的机械行程限制
螺栓和限位挡块可精确调节行程机构至所需角度。为了方便调节，此螺栓至于外壳外部，每次调节后用不锈钢
螺帽锁定所需位置。
5. 阀门开度显示 镜片与本体采用进口食品级
玻璃胶粘接，粘接高度强，使产品*，耐高温，能有效抵抗雨水寖泡等恶劣环境的腐蚀。
6. 人工摇柄 在调试或断电时可使用不锈钢手柄驱动阀门转动，S为顺时针方向，O为逆时针方向。
7. 电缆接口 设有两个G1/2
防水电缆接头，分别用于
电缆线和信号线，防止干扰。
8.
微动开关 HD系列选用进口微动开关，触点质量、动作寿命、绝缘性能等指标优良可靠。
9. 精密电位器 采用进口高精密电位器，使用寿命高达三万次！非常适用于阀门的小开度调节需要！有效确保
电动阀门的精度调节。
10.
控制模块 树脂封装的控制模块具有分解度高、功能强劲、抗震动、寿命长和可靠性等显著特点。
11. 司服机构 内置控制模块不断比较输入信号和电位器的反馈信号，当达到平衡时，即停止电机工作，然后输出轴使阀门保持在相应位置直至输入信号变化。确保精确连续
调节阀门开度
二、主要特点：
1. 采用CPU及大规模集成电路，电子换相。
2. 全中文液晶显示设置菜单、操作指导、运行工况、故障原因等。
3. 全部设置通过就地操作面板按键实现，无需打开开机壳，完全非侵入式操作。
4. 就地手动操作与远程自动操作可切换。
5. 行程方向自动调整。
6. 电机转动方向自动调整。
7. 采用阻力与惯性自适应软件，定位精度更高。
8. 给定信号失效判断与处理功能。失效时阀门位置可选保持、全开、全关、并发出报警。
9. 位置检测故障判断与处理能力，阀门保护部动并发出报警。
10. 电子行程限位。
11. 机械行程限位。
12. 卡塞可因退/前进3次，继续卡塞切断
电源并发出报警。
13. 瞬间防反转。
14. 输入输出信号设有光电隔离。
三、主要技术指标：
调节（给定）输入信号 4~20mA
输入电阻 120
位反信号输出 4~20mA
输入负载电阻 ≤750
灵敏度 0.025％（1/4096）
死区设置 0~4％可调，布距0.1％
定位误差 不大于±1％
阻尼特征 死区值大于1％时无振荡
迟滞 不大于0.2S
工作电源（单相电机） AC220V±20％，AC380V±20％
电机驱动电流 10A
电气限位范围 关限位0~100％，开限位0~100％
显示精度 0.2级
工作环境温度 -20~80℃
环境温度 ≤95％RH
防护等级 IP65
性能/型号 DY-05 DY-10 DY-20 DY-40 DY-60
输出力矩Nm 50 100 200 400 600
动作时间 15/30 15/30/60 30/60 30/60 30/60
动作范围 0-360 0-360 0-90 0-90 0-90
重量 3.5 3.5 9 9 10
电机功率 15 25 40 90 100
单相额定电流 0.25 0.35 0.37 0.69 0.85
三相额定电流 0.12 0.18 0.23 0.32 0.38
四、电动机
由于阀门工作特点，要求执行机构在阀门的开、闭和中间任意位置都具有满负荷启动能力，这就要求执行机构的电机具有高的启动力矩，同时由于流量调节需要，要求电机还必须具有较小的转动惯量，DY系列电机技术针对这样要求，采用了特殊设计。
