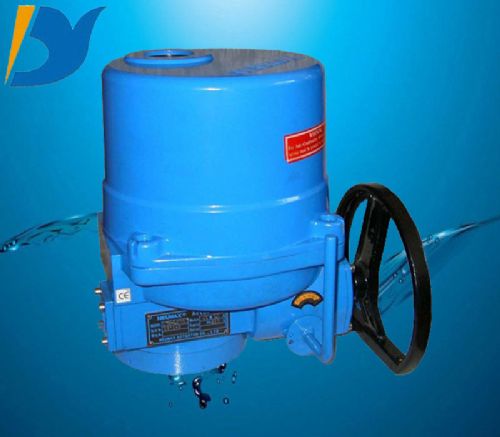

电动阀门有限公司生产销售优质的QT系列
阀门电动装置，该系列装置具有高效率、低声级、体积小、使用寿命长等特点。可现场操作，也可远距离控制。用于发电厂、石化、贮油、化学、水处理、造纸、造船、高层楼房、水厂等。适用于
蝶阀、
球阀、
旋塞阀和风门挡板等做90 °回转的阀门，可满足工业自动化控制管路各种要求。
QT系列防爆型产品防爆等级为d ⅡBT4。防护等级为IP67，自动调节型可接收和发送4～20mA电流信号。
特征
1、外壳：由于使用了优质铝合金，重量轻。并且内外表面经阳极氧化处理，外表面经聚酯粉末粉层，耐腐蚀性强。
2、
电机：采用SPG鼠笼式电机，输出扭距大，并且内置热
保护开关，进行温度控制，可防止损坏电机。
3、手动结构：不通电时，扳动
离合器手柄可进行手动操作。通电进，离合器自动复位。
4、位置指示器：指示器安装在中心轴上，可以观察阀门位置。并有指示灯（SLU）可供选择。
5、
干燥器：用来控制温度，防止
执行器内部水分凝固，保持内部电气高定位置。
6、
限位开关：由凸轮机构来控制，简单的调整机构能精确并方便地设定位置。
7、扭距开关（除QT-1外）：可提供过载保护，防止损坏电机。（出厂前已设定好，请用户不要随意更改设置）。
8、自锁：有自锁功能，防止反转，传动部分稳定可靠。
9、安装：底部安装尺寸符合ISO5211国际标准，驱动轴套可拆下根据需要进行了加工，适应性强。可在垂直安装，也可以水平安装。
10、
接线端子：线路布置紧凑合理，接线端子直径2.5mm，压力大，联接牢固。
11、蜗轮：采用凹轮设计，与蜗杆的接触面大，传输扭矩大，平稳且耐磨，使用寿命长。
12、PCU板：结构紧凑合理，将PCU板内置于机壳内。
技术参数
型号\项目 规格 输出转矩（N.m） 输出转速（r/min） 电机参数（单相、220V） 90°运行时间（S） 参考重量（kg）
参考功率（W） 额定电流（A）
QT1 QT06 60 0.9 15 0.25 17.5 9
QT09 90 25 0.30 10
QT2 QT15 150 0.7 40 0.80 20.6 12
QT19 190 40 0.80 13
QT3 QT28 280 0.6 40 0.80 26.3 17
QT38 380 60 1.20 18
QT50 500 90 1.60 19
QT4 QT60 600 0.5 90 1.60 29.3 22
QT80 800 180 3.20 23
QT90 900 180 3.20 23
QT100 1000 200 3.60 25
QT3X QT120 1200 0.2 60 1.20 80 36
QT150 1500 90 1.60 38
QT4X QT160 1600 0.17 90 1.60 90 48
QT200 2000 180 3.20 49
QT250 2500 180 3.20 49
QT300 3000 200 3.60 51
QT5 QT150 1500 0.17 90 1.60 86 68
QT200 2000 180 3.20 70
QT250 2500 200 3.60 70
