口径范围：25-150mm
流量范围：0.39-54L/S
扬程范围：36-218m
使用温度：-20℃-120℃
配套功率：1.1-132kw
工作压力：≤2.5MPa
过流材质：铸铁、
不锈钢 额定转速：2900r/min
效率范围：30-78％

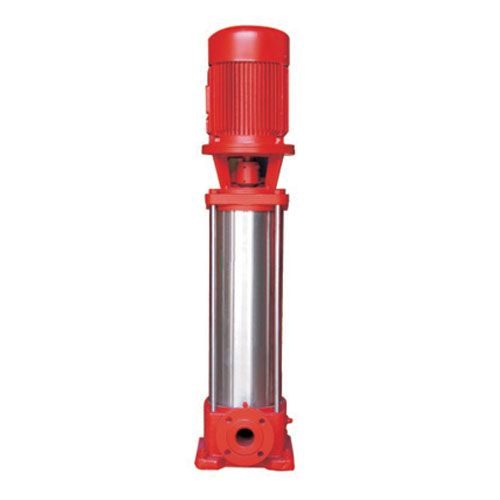

产品概况
本单位在原有立式
多级泵基础上根据
消防泵的*标准要求进行开发出的新一代XBD
管道型中低压消防泵组产品。该系列泵在性能、结构、材料和配套上均满足消防泵的要求。由于采用优秀的水力模型，因此该系列泵具有满足用户要求用立式泵型，因此该系列泵具有效率高、性能范围广的特点，可更好地节省占地面积的优点；采用优质
轴承和优质
电机，使泵运行更为安全可靠、噪声低、振动小；采用水力平衡轴向力，减少平衡鼓，可使运行更为平稳；其轴封有
机械密封和
填料密封两种形式，该泵还具有进出
法兰管线布转置、转速高、重量轻等特点。
应用范围
适用于各种场合如住宅、宾馆、办公大楼、商业大楼、工厂、医院等处的消防给水。
工作条件
1、可输送清水或物理化学性质类型于清水的无腐蚀性介质，其固体不溶物不超过0.1％
2、介质温度：-15℃～120℃
3、*大工作压力：XBD型泵≤2.5MPa，即系统压力+扬程≤2.5MPa，XBD-GDL型泵：≤2.0MPa
4、环境温度不大于40℃，相对湿度小于95％
型号定义
例如：XBD3.6/0.56-25GDL×3
XBD：电机驱动的消防泵
3.6：额定压力（10倍MPa）
0.56：额定流量（m3/h）
25：进出口径（mm）
GDL：立式多级
3：级数
XBD-GDL性能参数表
型号 流量Q 压力
（mpA） 效率
（％） 转速
（r/min） 功率（KW） 汽蚀余量(m) 进出口径
（mm） 总高H
(mm) 重量
(kg)
(M3/H) (L/S) 轴功率 电机功率
XBD3.6/0.56-25GDL×3 1.24 0.39 0.38 23 2900 0.63 1.1 1.4 25 606 58
2 0.56 0.36 30 0.65 1.7
2.4 0.67 0.33 32 0.67 1.8
XBD4.8/0.56-25GDL×4 1.24 0.39 0.50 23 2900 0.83 1.1 1.4 25 646 62
2 0.56 0.48 30 0.87 1.7
2.4 0.67 0.44 32 0.90 1.8
XBD6/0.56-25GDL×5 1.24 0.39 0.63 23 2900 1.04 1.5 1.4 25 711 68
2 0.56 0.60 30 1.09 1.7
2.4 0.67 0.55 32 1.12 1.8
XBD7.2/0.56-25GDL×6 1.24 0.39 0.76 23 2900 1.26 1.5 1.4 25 751 72
2 0.56 0.72 30 1.30 1.7
2.4 0.67 0.66 32 1.35 1.8
XBD8.4/0.56-25GDL×7 1.24 0.39 0.88 23 2900 1.46 2.2 1.4 25 816 78
2 0.56 0.84 30 1.52 1.7
2.4 0.67 0.77 32 1.57 1.8
XBD9.6/0.56-25GDL×8 1.24 0.39 1.01 23 2900 1.63 2.2 1.4 25 856 82
2 0.56 0.96 30 1.74 1.7
2.4 0.67 0.88 32 1.80 1.8
XBD10.8/0.56-25GDL×9 1.24 0.39 1.14 23 2900 1.89 3 1.4 25 896 86
2 0.56 1.08 30 1.96 1.7
2.4 0.67 0.99 32 2.02 1.8
XBD12/0.56-25GDL×10 1.24 0.39 1.26 23 2900 2.01 3 1.4 25 981 98
2 0.56 1.20 30 2.17 1.7
2.4 0.67 1.10 32 2.24 1.8
