口径范围：15-500(mm)
流量范围：0.6-1200(m3/h)
扬程范围：5-180m
电机功率：0.04-55.5kw
电压：220V,380V
转速：1450 r/min,2800r/min
产品概述：

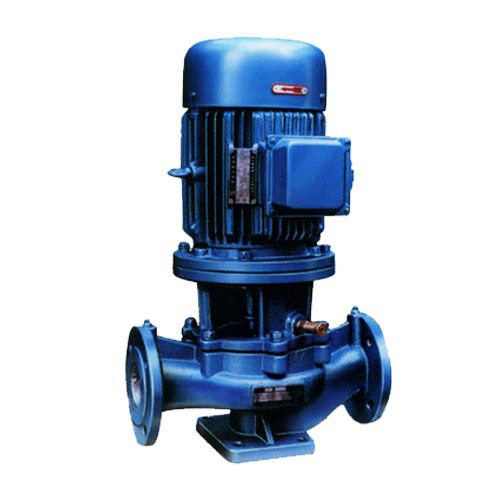

该系列
管道泵是为管道增压输送，解决管道压力过低而研制的新颖泵，比目前应用卧式
离心泵具有很大的优越性。由于采用先进
机械密封，电机主轴直接安装叶轮，故有效率高、耗电省、结构紧凑、体积小、重量轻、
装修方便等特点，并可根据扬程与流量需要并串联使用。
适用范围
1．SG系列普通
管道泵适用于高层建筑增压送水、园林喷灌、
冷却塔上水、远距离输水、空调、制冷冲洗、浴室等冷；暖水循环加压。使用温度80℃以下。
2．SGR系列热水管道泵适用于采暖、
锅炉等行业的高温热水增压循环。使用温度150℃以下。
3．SGP系列耐腐管道泵适用于输送食品、制药、造酒、化工等行业的工艺流程中腐蚀性介质，使用温度80℃以下。
4．SGB系列防爆管道泵适用于输送无腐蚀性液体，有甲烷或煤矿井下固定设备I类及工厂IIA、II B级，温度组别为 T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温度80℃以下。
5．SGPB系列耐腐防爆管道泵适用于输送化工、制药、石油、食品、国防等工业腐蚀性液体，有甲烷或煤矿井下固定设备I类及工厂IIA、IIB级，温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温度150℃以下。
型号定义：
15SG0.6-5
15：进出口径（mm）
SG：普通管道泵；SGR：热水管道泵；SGP：耐腐蚀管道泵；SGB防爆管道泵；SGPB耐腐蚀防爆管道泵
0.6：流量（立方米每时）
5：扬程（m）
性能参数
型 号 口径
mm 流量
(m3/ h) 扬程
mm 效率
％ 电机功率
Kw 电压
v 转速
(r/min)
15SG0.6-5 15 0.6 5 60 0.04 220 2800
15SG1.8-10 15 1.8 10 60 0.12 220 2800
20SG2-8 20 2 8 60 0.12 220 2800
20SG3-14 20 3 14 60 0.25 220 2800
20SG3-30 20 3 30 60 0.75 220 2800
25SG2.5-15 25 2.5 15 60 0.25 220 2800
25SG4-20 25 4 20 60 0.75 220 2800
25SG3-30 25 3 30 60 0.75 220 2800
32SG5-20 32 5 20 60 0.75 220 2800
40SG5-8 40 5 8 60 0.75 220 2800
40SG6-20 40 6 20 60 0.75 220 2800
50SG10-7.5 50 10 7.5 55 0.75 220 2800
50SG10-15 50 10 15 60 0.75 220 2800
25SG4-20 25 4 20 60 0.75 380 2800
25SG3-30 25 3 30 60 0.75 380 2800
25SG6.5-30 25 6.5 30 60 1.5 380 2800
25SG10-50 25 10 50 60 4 380 2800
32SG5-20 32 5 20 60 0.75 380 2800
32SG8-30 32 8 30 65 1.5 380 2800
32SG15-40 32 15 40 60 4 380 2800
32SG12-50 32 12 50 60 4 380 2800
32SG14-80 32 14 80 60 0.75 380 2800
40SG6-20 40 6 20 60 0.75 380 2800
40SG9-30 40 9 30 65 1.5 380 2800
40SG18-40 40 18 40 60 4 380 2800
40SG15-50 40 15 50 70 4 380 2800
40SG18-65 40 18 65 65 7.5 380 2800
40SG15-80 40 15 80 65 7.5 380 2800
50SG10-7.5 50 10 7.5 55 0.75 380 2800
50SG10-15 50 10 15 60 0.75 380 2800
50SG12-25 50 12 25 65 1.5 380 2800
50SG15-30 50 15 30 65 2.2 380 2800
