流量范围：0.5-400L/S
使用温度：-20℃-120℃
配套功率：0.37-250kW
工作压力：≤1.6MPa
效率范围：40-84％
过流材质：铸铁、
不锈钢 电机转速：970,1450，2900r/min
产品概述
XBD-ISG型消防分单吸单级和单吸多级分段式二种，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水，也可应用于厂矿给排水。输送液体的流量范围为5～80L/S，压力范围为0.2～2.25MPa,配套功率范围为1.5～200KW，口径范围为50～250mm。
主要特点
1. 泵结构紧凑、体积小、外形美观，其立式结构决定安装占地面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定和使用寿命。
2. 泵吸入口和吐出口均水平方向，简化了管路的连接。
3. 多级式可根据需要，吸入口和吐出口可安装成同方向或90度、180度、270度几个不同方向以满足不同的连接场合。（多级式详见多级式*说明书）
4. 泵压力可根据需要增减
水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。
5. 泵转子具有较小的绕度，运行平衡、振动小、噪音低、使用寿命长。
产品用途
XBD-ISG型
消防泵主要用于消防系统
管道增压送水。也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、
锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合。
结构说明

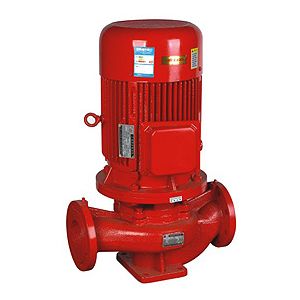

XBD-ISG型单吸
单级消防泵由机电和泵两部分组成，泵和电机同轴，泵结构包括泵体、叶轮、泵盖、
机械密封等部件组成，泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。泵设有安装底座，便于安装，增加泵运行的稳定性，泵密封采用机械密封，具有密封可靠，无泄露的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口
法兰按1.6MPa压力设计，管路配套方便。
型号定义
例如：XBD1.6/1.1-25ISG-125A
XBD：消防泵组代号
1.6：压力（1/10MPa）
1.1：流量（L/s）
25：泵吸入口直径（mm）
ISG：结构为立式
125叶轮名义外径（mm）
（A）：叶轮经*一次切割
（B）：叶轮经第二次切割
（C）：叶轮经第三次切割
性能参数
型 号 口径
(mm) 流量
(L/S) 压力
(MPa) 转速
(r/min) 配用功率
(kw) 效率
(％) 必需汽蚀余量
(NPSH)r
(m) 重量
(kg)
XBD1.6/1.1-25ISG-125A 25 1.1 0.16 2900 0.75 35 2.3 27
XBD2.0/1.1-25ISG-125 25 0.20 0.75 36 2.3 28
XBD2.8/1.1-25ISG-160A 25 0.28 1.1 31 2.3 34
XBD3.2/1.1-25ISG-160 25 0.32 1.5 32 2.3 39
XBD1.6/1.1-32ISG-125A 32 0.16 0.75 43 2.3 28
XBD2.0/1.1-32ISG-125 32 0.20 0.75 44 2.3 28
XBD2.5/1.1-32ISG-160A 32 0.25 1.1 34 2.0 38
XBD3.2/1.1-32ISG-160 32 0.32 1.5 44 2.3 39
XBD4.4/1.1-32ISG-200A 32 0.44 3 32 2.0 54
XBD5.0/1.1-32ISG-200 32 0.50 3 40 2.0 55
XBD1.6/2.0-40ISG-125A 40 2.0 0.16 2900 0.75 45 2.3 33
XBD2.0/2.0-40ISG-125 40 0.20 1.1 46 2.3 34
XBD2.8/2.0-40ISG-160A 40 0.28 1.5 39 2.3 43
XBD3.2/2.0-40ISG-160 40 0.32 2.2 40 2.3 47
XBD4.4/2.0-40ISG-200A 40 0.44 3 31 2.3 62
XBD5.0/2.0-40ISG-200 40 0.50 4 33 2.3 74
XBD6.0/2.0-40ISG-250B 40 0.60 5.5 27 2.3 77
XBD7.0/2.0-40ISG-250A 40 0.70 7.5 28 2.3 98
