材质：
不锈钢连接方式：对夹
种类：其他
结构形式：其他
公称通径：15-350
适用介质：弱酸碱介质
形态：蝶式
压力环境：常压
标准：国标
流动方向：单向
驱动方式：脉冲
工作温度：常温
类型(通道位置)：直通式
一、产品用途及特点
本

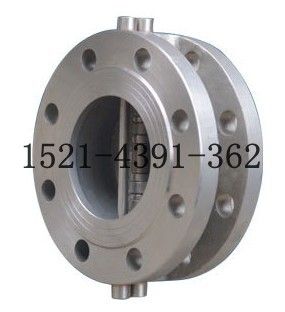

止回阀H46，
法兰连接双瓣旋启式对夹止回阀，结构简单止回动作快，密封性能好，安装方便，不受空间位置限制，体积小，维修方便。它的运用范围广泛：凡水，油品，蒸汽，酸碱性液体均可使用，实现自动止回。
二、产品技术参数：
公称通径：DN(MM)200-1200
公称压力：PN(MPA)：1.6，2.5，4.0
阀体材质：WCB，304，316，316L
三、执行标准
设计和制造标准：JB/T8937
阀门温度和压力标准：GB/T9124，JB/T74
配管法兰标准：GB/T13402
结构长度标准：JB/T8937
阀门检验标准：API598
公称压力 公称通径 L D 重量
PN1.O,1.6 200 127 340
250 146 395
300 181 445
350 184 505
400 191 565
450 203 615
500 219 970
600 222 780
700 305 895
800 305 1015
900 368 1115
1000 432 1230
1200 524 1455
