基本参数
外 壳
防水级别 IP67,NEMA 4 and 6
电机电源 标准：220V AC 单相
可选：110V AC 单相,380/440V AC 3相, 50/60Hz, ±10％
24V D HQ C /110V DC /220V DC
电 机
鼠笼式
异步电机 限位开关 开/关，各1个 SPDT,250V AC 10A
辅助限位开关
开/关，各1个 SPDT,250V AC 10A
扭矩开关
开/关，各1个 SPDT,
250V AC 10A
HQ05/008/010除外
行 程
90°±10°
0°～270°可选
失速防护/操作温度
内置过热保护，开115℃ ±5℃ /关 97℃ ±5℃
指 示 器
连续的位置指示刻度
手动操作
机械离合机构，配手轮操作
自锁装置
蜗轮，蜗杆机构提供自锁
机械限位
2个外部调整
螺栓 干 燥 器
7-10W (110/220V AC)
电气接口
2个 PF 3/4”
环境温度
普通型：-30℃～+70℃； 防爆型：-20℃～+40℃
润 滑
铝基
润滑脂（EP 型）
材 料
钢，铝合金，
铝青铜，聚碳酸脂
环境湿度
*大 90％ RH
非凝结
抗震性能
X Y Z 10g，0.2～34 Hz，30分钟
外 涂 层
干粉，环氧聚酯，具有超强防腐功能
■

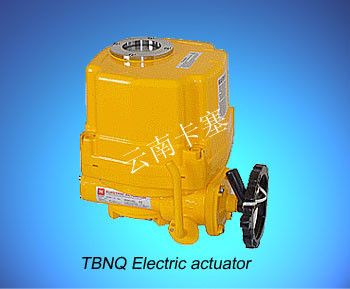

TBNQ系列电动
执行器是新型设计的，精小型专门用于球 阀、
蝶阀的
电动执行器 ■ 小、轻、精大扭矩是本电动执行器的特点，并有多种选项，能满足用户的各种需求。
■ 技术含量高，品质优越，性能可靠稳定。
特点
■ 优质铝合金外壳
■ 内外表面阳极氧化处理，外表面进行了环氧树脂、粉末涂层处理，防腐性能优越
■
输出扭矩：60NM（6kg.m）
■ 电机可反转，扭矩大，电流低
■ 防护性能：IP67
标准结构
■ 带手动操作（
扳手）
■ 安装符合国际标准ISO5211（F03/F05/F07）
■ 标准产品为4个限位开关，2个标准开关，2个附加限位开关（干触点）
■ 防脱螺栓
■ 自带
加热器，限位开关设计简单可靠
■ 标准颜色：黄色或蓝色
选配
编号
可选配置
备注
1
防爆执行器（ExdⅡ BT3/T4）
TBNQ系列
2
防水执行器（IP68,10M,250HR）
TBNQ系列
3
电位计（1K-10K）
TBNQ系列
4
比例控制单元（输入，输出信号4-20mA DC /1-5V /1-10V）
TBNQ系列
5
现场控制单元（就地控制 开/停/关选择开关，就地/远程切换）
TBNQ系列
6
行程120°，180°，270°
TBNQ系列
7
直流电机（24V DC）
TBNQ系列
8
附加扭矩开关（SPDT X 2 250V AC 10A）
TBNQ05/008/010除外
9
电流位置
传感器（输出4-20mA DC）
TBNQ系列
10
断电后，电动阀自动开或关
控制柜 TBNQ系列
11
耐高温执行器（-10℃～+100℃）
TBNQ系列
12
耐低温执行器（-40℃～+70℃）
TBNQ系列
13
低速执行器
TBNQ系列
