属于
管道粗

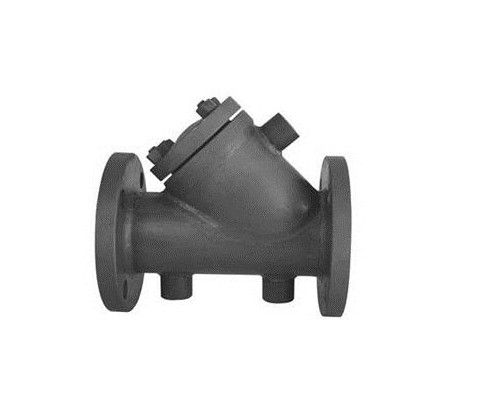

过滤器系列，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。 夹套保温过滤器主要由接管、筒体、滤蓝、
法兰、
法兰盖及
紧固件等组成。夹套保温过滤器适用于化工、食品、饮料、进行粗精过滤，对黏度高或者需保温的介质进行蒸汽加温或者冷凝降温，提高过滤效力。
适用物料
1. 化工，石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等。
2. 化工生产中的腐蚀性物料，如：烧碱，浓稀硫酸，碳酸，醋酸，酸等。
3. 制冷中的低温物料，如：液甲烷，液氨，液氧和各种冷剂。
4. 轻工食品，制药生产中有卫生要求的物料，如:啤酒，饮料，乳制品，粮浆医药用品等。
主要技术参数
型号 连接形式 公称压力MPa 试验压力MPa 工作压力MPa 壳体材料
过滤网材料 使用介质
BY41H-10 法兰 1.0 1.1 1.0
灰铸铁 1.1 水、油和气等
BY41H-16 法兰 1.6 1.76 1.6 球墨铸铁 1.76
BY41H-26 法兰 2.5 2.75 2.5 碳钢 2.78
主要外形尺寸(法兰尺寸按JB78PN1.0MPa PN1.6MPa PN2.5MPa的规定)
口径 40 50 65 80 100 125 150 200 250 300 350 400 450
BY14H L 200 220 260 280 320 350 380 495 595 640 700 800 850
H 100 130 165 195 230 300 335 420 500 580 640 700 790
主要技术参数
口径DN 外径DN
螺栓孔中心圆直径 连接凸出部份直径D2 连接凸出部份高度f 法兰厚度b 螺栓孔径和数量Z-Φd
PN=0.1MPa PN=0.25MPa PN=0.6MPa
32 120 90 70 2 16 4-14
40 130 100 80 3 16 4-14
50 140 110 90 3 16 4-14
65 160 130 110 3 16 4-14
80 185 150 125 3 18 4-18
100 205 170 145 3 18 4-18
125 235 200 175 3 20 8-18
150 260 225 200 3 20 8-18
200 315 280 255 3 22 8-18
225 340 305 280 3 22 8-18
250 370 335 310 3 24 12-18
300 435 395 362 4 24 12-23
350 485 445 412 4 26 16-23
400 535 495 462 4 28 16-23
450 590 550 518 4 28 16-23
500 640 600 567 4 30 20-25
600 755 705 560 5 30 24-25
700 860 810 775 5 30 24-30
800 975 920 880 5 30 24-30
900 1075 1020 980 5 30 28-30
1000 1175 1120 1080 5 30 28-30
1200 1375 1320 1280 5 30 32-30
PN=0.1MPa
25 115 85 65 2 16 4-14
32 135 100 78 2 18 4-18
40 145 110 85 3 18 4-18
50 160 125 100 3 20 4-18
65 180 145 120 3 20 4-18
80 195 160 135 3 22 4-18
100 215 180 155 3 22 8-18
125 245 210 185 3 24 8-18
150 280 240 210 3 24 8-23
175 310 270 240 3 26 8-23
200 335 295 265 3 26 8-23
225 365 325 295 3 26 8-23
