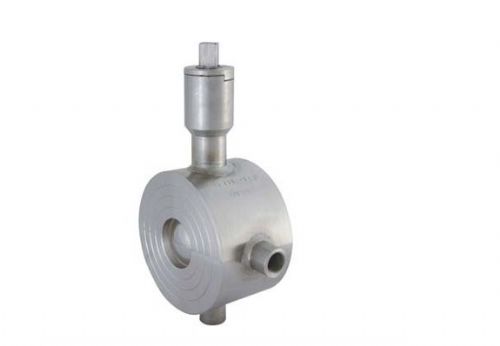

与普通
球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作
用途
适用于Class150、PN1.0～2.5MPa，工作温度 29~180℃(
密封圈为增强
聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
主要零件材料
序号
NO
零件名称
材质
1
阀体
不锈钢CF8M/CF8
碳钢WCB
2
球
不锈钢316/304
不锈钢SS304
3
密封垫聚四氟乙烯PTFE
聚四氟乙烯PTFE
4
阀杆
不锈钢316/304
不锈钢SS304
5
填料聚四氟乙烯PTFE
聚四氟乙烯PTFE
6
定位锁
不锈钢304
不锈钢SS304
7
手柄
不锈钢304
不锈钢SS304
8
阀杆
螺母不锈钢304
不锈钢SS304
9
填料压盖
不锈钢304
不锈钢SS304
10
手柄套
塑料
塑料
11
密封瓶帽
不锈钢316/304
不锈钢SS304
12
垫圈聚四氟乙烯PTFE
型号、零件材料及主要参数
公称压力或压力级 产品型号
PN1.0MPa BQ71F-10C BQ71F-10P BQ71F-10P8 BQ71F-10P3 BQ71F-10R BQ71F-10R8 BQ71F-10R3
PN1.6MPa BQ71F-16C BQ71F-16P BQ71F-16P8 BQ71F-16P3 BQ71F-16R BQ71F-16R8 BQ71F-16R3
PN2.5MPa BQ71F-25 BQ71F-25P BQ71F-25P8 BQ71F-25P3 BQ71F-25R BQ71F-16R8 BQ71F-25R3
CLASS150 BQ71F-150(LB)C BQ71F-150(LB)P BQ71F-150(LB)P8 BQ71F-150(LB)P3 BQ71F-150(LB)R BQ71F-150(LB)R8 BQ71F-150(LB)R3
10K BQ71F-10(K)C BQ71F-10(K)P BQ71F-10(K)P8 BQ71F-10(K)P3 BQ71F-10(K)R BQ71F-10(K)R8 BQ71F-10(K)R3
主要零件材料 阀体 WCB ZGlCr18Ni9Ti CF8(304) CF8(304L) ZG1Cr18Ni12Mo2Ti CF8M(316) CF8M(316L)
球体、阀杆 2Crl3 lCr18Ni9Ti 0Cr18Ni9(304) 0Cr18Ni9(304L) 1Cr18Ni2Mo2(316) 0Cr17Ni2Mo2(316) 0Cr17Ni2Mo2(316L)
密封圈 聚四氟乙烯 对位聚苯
填料、垫圈 V型聚四氟乙烯 柔性石墨环 聚四氟乙烯片 柔性石墨复合垫
适用工况 适用介质 重油、胶类等 硝酸腐蚀性介质 强氧化性介质 醋酸等腐蚀性介质 尿素等腐蚀性介质
适用温度 -28-300℃
配管
法兰 JB79-59、GB9113、SH3406 ANSI B16.5 JIS B2212
