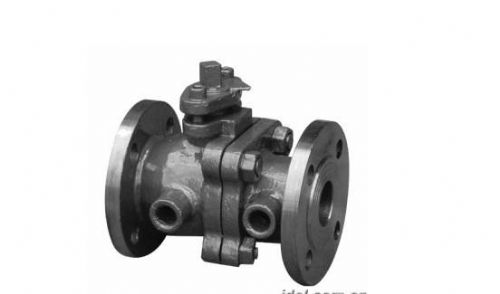

一、产品说明
由于采用了蒸汽夹套保温，帮即使外界温度降到零度以下，此阀仍操作灵活，保证输油
管道能启能闭。其优点是其他
控制阀所不具备的，是重油输送管道理想的控制阀门。
夹套连接方式：
1.可选择内
螺纹连接DN15--DN20 G3/8，DN25--DN150 G1/2，DN200以上G3/4；
2.可选择
法兰连接。DN15-DN50为15法兰，DN65--DN150为20法兰，DN200以上为25法兰。
优点
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前
球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，
密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
按其通道位置可分为直通式，
三通式和直角式。后两种球阀用于分配介质与改变介质的流向。
技术规范
设计标准
ASME B 16.34 GB/T12224
结构长度
ASME B 16.10 GB/T12221
连接法兰
ASME B 16.5、JB/T 79
驱动方式
手动、电动、气动
试验和检验
JB/T9092 API 598
适用介质
重油、胶类等易凝固介质
注：阀门连接法兰尺寸可根据用户要求设计制造。
主要零件材质表
序号
零件名称
材质
GB
ASTM
1
夹套
25
105
2
阀座
WCB
A216-WCB
3
阀体
25
A105
4
密封圈
PTFE、对位聚苯
5
球体
6
阀杆
1Cr13
A247-410
7
填料柔性石墨
8
填料压盖
WCB
A216-WCB
注：阀门主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用
