一、前言
聚氨酯节能
防火板材连续生产线是以生产聚氨酯
泡沫板材为主的设备，其可以生产表层为
铝板，彩
钢板，
无纺布、
牛皮纸或铝箔的各种聚氨酯防火
保温板。同时，扩展后也可以生产
钢结构用钢板
夹芯板，芯材厚度、宽度根据客户要求定制。*宽1200mm，长度自定。产品主要用于建筑
外墙外保温，
中央空调送
风管，钢结构墙板和
屋面板等。
其工作原理为：聚氨酯树脂原料、
固化剂、
发泡剂等经
灌注机计量泵以特定的配比输送至高速混合头，均匀混合后，通过布料头的往复运动，连续的涂布于上、下层基础面材上，随面材进入双带机中，在双带机加热后的上、下层履板间发泡固化成形；夹芯板材固化成形后，经过生产线两侧修边装置，获得准确的宽度尺寸。*后通过定尺随动跟踪锯切机按设定的产品长度切断。
二、设备组成
聚氨酯夹芯板连续生产线主要由开卷机，卷材成型机，预热辊道，
发泡机，布料机，双履带机，定尺切断机，及辊道等组成。
三、生产线主要技术参数
长度：40m
宽度：2.5m
高度：3.5m
生产板宽：400-1200mm
生产板厚：20一100 mm
板材容重：45一60 Kg / m3
生产速度：3一6 m/min
双履带机长度：24m
双履带机开启高度：300mm
双履带机加热温度：60 ℃
设备总功率：约120Kw
生产线产能：5000平米/天
四、单元机结构及功能介绍
1 、开卷机
1 . 1 、开卷机
功能：单工位，手动对中。
结构形式：
型钢焊接机架，通过丝母实现横向位移，防止卷料跑偏，开卷采用被
动型式，有气动
制动器实现张力控制。
1 . 2 、张力控制装置
功能：气涨控制，操作简单。
2 、预热无动力辊道
功能：双带机用于下层托料输送，以及对金属卷材、铝箔、
玻纤布、无纺布进行加热
结构：焊接机架，无动力
托辊、带防护加热装置及温控装置。
3 、发泡机：
PF-1型低压连续发泡机或
高压发泡机，采用1个树脂（A）料罐、1个固化剂（B）料罐；两个计量泵
单元分别采用独立的变频
电机驱动，通过改变计量泵的转速来控制计量泵的输出流量。*后使各组份按要求比例进行混合且均匀喷洒在下钢板或其他基材之间。
4 、移动布料机
功能：实现各种芯部材料的均匀布置原料
结构：主机架安装在底座上，。布料机与双带机之间的距离可调，底座上装有调节装置，可调节高度。
5 、上部开卷机平台
功能：用于支撑上面层开卷机
结构：型钢焊接结构，带导向辊装置；
6 、压型机
功能：对金属卷材进行各种形状处理。

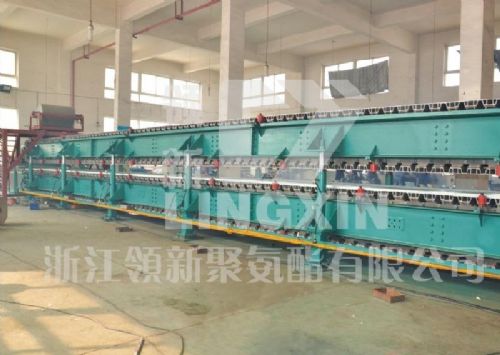

7、双履带机
功能：完成聚氨酯的在线发泡及定型；其中机身用于链板单元、升降单元、保温单元等部分的安装和定位；链板单元用于承载芯材和芯材的发泡及定型，保证板材表面的平整度及厚度的一致性；升降单元用于调整板材的厚度及支承上、下部分机身；保温单元用于向链板单元及机身提供热源，保证和维持芯材发泡时所需要的温度，保证芯材发泡的一致性；
结构：机架及机头采用H 型钢及板材焊接结构，数控加工设备经过一次装夹定位加工完成，保证各个关键尺寸及安装精度；导轨板采用CrlZ 板材，淬火后经磨削加工，保证其尺寸精度及表面光洁度，安装与机架上、下平面上，保证链板单元运行平稳可靠；
链板单元由驱动电机、链轮、履板、链块、销轴及滚动
轴承组成。采用K 系列高精度硬齿面
减速电机，运行平稳可靠；履板由型材及板材焊接而成，焊接后去应力处理，经数控加工设备加工，保证尺寸和形状精度。链块由钢板焊接而成，焊接去除应力后，经机加工保证各个关键尺寸。
升降单元，采用精密液压
升降机的形式驱动上机身移动，即可以起到导向支承作用，又可以精密调节。
保温单元采用框架形式，框架主体采用型材及板材制作，各部件均采用
螺栓连接，无需现场配焊的工作，易于拆装，减少了现场施工的劳动强度。保温块采用钢板制作的盒形结构，其中填充
玻璃纤维棉，保温性能好，热量损耗少。
采用
电热管配合燃油炉加热的方式。可以快速将双带机加热到生产需要的温度。当温度达到预设值时,可根据实际情况的需要，在生产线正常运行时选择打开或关闭电加热。
7 、无动力辊道
功能：双带机后，用于板材冷却定型。
结构：型钢焊接结构，无动力托辊。
