(下称
电表)采用*电能计量芯片和先进的SMT及
波峰焊接工艺，根据用户实际用电状况所设计、制造的新型仪表。本仪表符合GB/T17215.321-2008《交流电测量设备 特殊要求 第21部分:静止式有功
电能表(1级和2级)》及IEC62053-21国际标准的全部技术要求。具有良好的抗电磁干扰、低自耗节电、高精度、防窃电、高过载、长寿命的特点。
二、单相防盗电电规格和主要技术参数

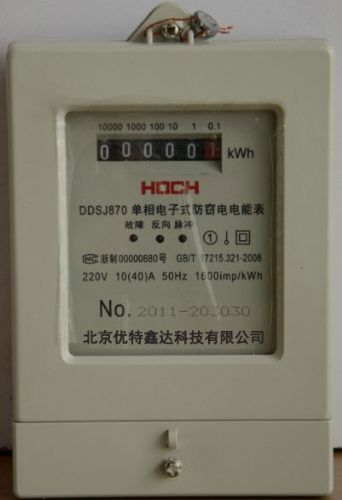

1、型号规格
型 号 准确度
等 级 参比电压
Un 额定电流
Ib 仪表常数
imp/kWh 显示方式
DDSJ
870
1级
或2级 220VAC
50/60Hz 2.5(10)A 6400 LCD显示
或计度器
显示
5(20)A 3200
10(40)A 1600
20(80)A 800
2、基本误差限
负载电流 功率因素COSφ 基本误差限(％)
1级 2级
0.05Ib 1.0 ±1.5 ±2.5
0.1Ib-Imax 1.0 ±1.0 ±2.0
0.1Ib 0.5(感性)
0.8(容性) ±1.5 ±2.5
0.2Ib-Imax 0.5(感性)
0.8(容性) ±1.0 ±2.0
注：Ib标定电流，Imax*大电流。
3、起动
在参比电压，参比频率及COSφ=1.0的条件下，负载电流为0.004Ib(1级)仪表应能连续计量电量。
4、潜动
电压回路加额定电压的115％，电流线路中无电流时，在规定时间内仪表的测试输出不应产生多于一个的脉冲。
5、电压范围
正常工作电压：0.9Un-1.1Un
极限工作电压：0-1.15Un
6、功耗
电压线路功耗：≦1W和4VA
电流线路功耗：≦1VA
4.7气侯条件
正常工作温度： -25℃～+55℃
极限工作温度： -25℃～+60℃
存贮和运输温度：-25℃～+70℃
三、单相防盗电电工作原理
电能表由分压器取得电压采样信号，分流器、
互感器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲，通过分频，驱动计度器计量电能。当两路电流相差大于12.5％时，输出窃电指示。
