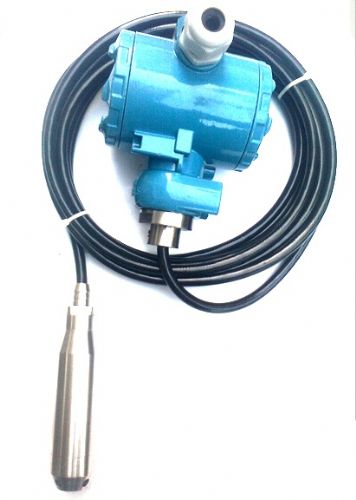

一、产品简介:
引进美国NOVA公司先进的扩散硅压力
传感器和IC Sensors电路技术开发而成的,它应用了硅精蚀工艺和硅晶片叠加两项世界尖端技术,是一种高品质的静压式液位测量仪表,荣获高新技术产品称号,广泛适用于石油、化工、冶金、环保、食品、水利、城市供水、油田等行业的液位测量。静压式液位
变送器的卓越品质,满足了我国工业自动化及部分行业的计量自动化对高精度液痊检测仪表的需求。
二、特点:
1、稳定性好,精度高,性能价格比高
2、直接投入被测介质中,安装使用相当方便
3、固态结构,无可动部件,高可靠性,使用寿命长
4、从水、油到粘度较大的糊状物都可进行高精度的测量,不受被测介质起泡、沉积、电气性质特性的影响
5、无材料疲劳磨损,对振动、冲击不敏感
6、具有
电源反相极性保护及过载限流保护
三、工作原理:
用静压测量原理
当
液位变送器投入到被测液中某一深度时,传感器迎液面受到压力为P=p.g.H+Po式中:
P:传感器迎液面所受压力 单位:Pa
P:被测液体深度 单位:kg/m3
G:当地重力加速度 单位:m/s2
P0:液面上大气压 单位:Pa
H:传感器投入液体的深度 单位:m
同时,通过导气电缆被将液面上的大气压Po引入到传感器的背压腔,以低消传感器迎液面的P,使传感器测得压力为:P=p.g.H显然,通过测取压力P,可以得到液位深度H。传感器感测的压力信号经电路转换放大,被偿后以标准信号输出。
注:此型号应于开口容器的液位测量
密闭容器采用1151DP或1151LT
差压变送器来测量
液位变送器技术指标
传 感 器:国外先进的隔离型扩散硅敏感元件
量 程: 0~100m 内各量程, *小量程0.5m
供电电压: 24VDC±10%
输 出: 4-20mA
介质温度: -20~+70℃
环境温度: -10~+60℃
准 确 度: A级:±0.25%FS B级:±0.5%FS
非 线 性: <±0.2%FS
迟滞性与可重复性: ≤±0.1%FS
长期稳定性: ≤±0.1%FS/年
热力零点漂移: ≤±0.03%FS/℃
响应时间:≤100mS
外部零件的材料: 普通
不锈钢/
316不锈钢*大工作压力: 2倍量程
防护等级: IP 68
本质安全防爆: ExiaIICT6
