产品介绍

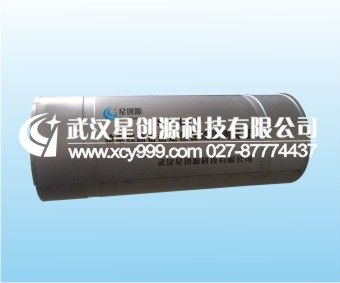

输电线路雷击定位在线监测系统，是一种在线测定输电线路雷击故障点位置的装置。它能根据不同的故障特征迅速准确地判定故障点，及时发现绝缘隐患，帮助人们排除输电线路故障。输电线路故障发生多数不可避免。当输电线路发生故障时，需迅速查明故障并及时排除或尽快找到加以处理，因为故障排除时间的长短直接影响到送电保障和系统的安全运行。排除时间越长，停电所造成的损失越大，对整个系统稳定运行的冲击也越大。尽快排除或处理输电线路故障，不仅对及时修复线路和保证可靠供电至关重要，而且对电力系统的安全稳定和经济运行都有十分重要的意义。
排除或处理故障的前提是找到故障点的确切位置。很多人为或瞬时故障的事故痕迹往往在故障后消失，无法重现故障情况。因此，依靠常规巡视的方法是很难查明事故原因的，而输电线路故障定位装置正是电力系统自动化需求下的产物，通过它精确的定位能力，可以克服上述种种困难，实现简易、快速的发现故障，排除故障。
主要特点
1、具有加电自启动、在线自诊断功能；具有故障自动录波功能；
2、系统采用一种基于排除104总线的高速数据采集卡；
3、具有自动故障识别、输出报警和数据文件存储功能；
4、可记录线路雷电流、进行雷击点定位和雷击次数的统计；
5、具有数据采集、测量和通信功能，通过通信网络将测量结果传输到后端综合分析软件系统；
6、设备设计合理免维护，可带电安装，安装后不会对线路自身结构特性和后期运行维护造成安全隐患。
技术参数
1．故障原因辨识
1）能辨识雷击故障与非雷击故障
雷击与非雷击故障辨识准确率：>95％。
2）能辨识绕击故障与反击故障
雷击故障性质识别准确率：>90％
3）雷击定位精度 ±100m
2．设备环境条件
监测终端满足以下条件：
环境温度：－40℃～＋75℃；
相对湿度：0～100％；
工作海拔：0m～4000m；
风速：0km/h～100km/h；
降雨：取风速为65km/h时，降雨量小于7.6cm/h；
线路负荷：系统耦合取电正常工作电流范围为30-1000A；
通讯信号： GPRS通信网络覆盖且信号稳定。
