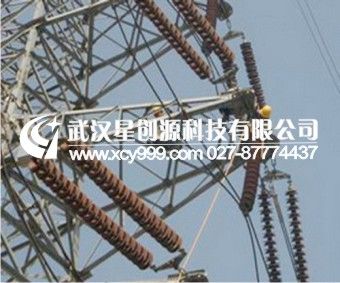

输电线路
绝缘子污秽在线监测系统，能够对高压运行环境中绝缘子泄漏电流和监测点微气象状况进行实时监测。系统将数据信息通过GSM/SMS或GPRS方式对数据传输到分析处理中心，通过*分析系统综合各种参数，根据泄漏电流值、放电脉冲数及气象参数等得出等值附盐密度和污秽发展趋势，并及时了解运行绝缘子的安全、可靠状况，对超标绝缘子及时进行多种方式预警、报警，指导检修和清扫。
输电线路绝缘子污秽在线监测系统不仅能够在一定程度上降低绝缘子闪络、跳闸等事故发生的概率，而且能够提供某段时间内的线路、塔杆、绝缘子等泄漏电流值查询，同时统计出*大泄漏电流、平均泄漏电流及各相的*大泄漏电流、平均泄漏电流；*大盐密值、平均盐密值及各相的*大盐密值、平均盐密值，为总结绝缘子电气性能下降规律、绝缘子闪络与其微气象、微环境变化之间的关系提供理论依据，为线路运行维护部门逐步实现从“定期检修”到“状态检修”的转变，提供宝贵的现场运行资料。
主要特点
1、具有加电自启动、在线自诊断功能；
2、数据暂存功能，可以在通讯异常时能存储3天以上的数据；
3、该装置从绝缘子表面直接引流，信号经
屏蔽线引入提高了系统的抗干扰能力；
4、后台软件根据用户需求，系统运行参数、报警参数、数据采集密度等可以远程设置；
5、对监测的数据进行统计、分析和输出，能以数字列表、曲线和图表的形式显示相关参数；
6、具有数据采集、测量和通信功能，通过通信网络将测量结果传输到后端综合分析软件系统；
7、安装十分方便，只需将开口式的引流装置卡在绝缘子表面既可，无须停电即可安装，不影响线路正常运行；
8、测量精度高。可达0.01毫安，可采集50～20000HZ之间的弱电流信号，成功地解决了强电场环境下超弱信号采集难题；
9、在趋势图上*多可以同时显示6个通道的参数，即可同时显示一个杆塔上的六路绝缘子串的参数，分别以不同的颜色给出；
10、可根据其历史数据和当前数据进行趋势分析，作出趋势图，来推断污秽积沉发展速度与趋势，并确定沿污秽绝缘表面交流电弧周期变化的规律，为早期预测闪络的发生提供一个有效的手段。
技术参数
◆ 适用范围：66KV-500KV输电线路中运行的瓷质、玻璃质及合成绝缘子在线状态监测。
66KV-500KV
变电站中运行的瓷质、玻璃质及合成绝缘子的在线状态监测。
◆ 监测数据：绝缘子泄漏电流
◆ 泄漏电流测量范围：10μA～700mA；
◆ 测量精度：10µA；
◆ 频 带宽：可测50～20000Hz的信号；
◆ 测量输出：数字显示/实时波形；
◆ 监测单元运行环境温度：-40℃～+85℃；
◆ 监测单元运行环境湿度：不大于98％RH；
◆ 低功耗：整机功耗3MA；
◆ 监测主机
电源：太阳能+蓄
电池；
◆ 监测主机无阳光情况下可连续运行时间：>30天；
◆ 通讯方式：GSM/GPRS/CDMA无线通信；
◆ 防护等级：IP65；
◆
蓄电池使用寿命：5年以上；
◆
太阳能电池板使用寿命：10年以上；
◆ 软件系统：终身免费升级。
