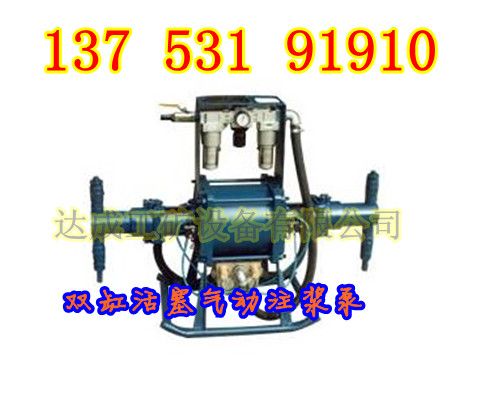

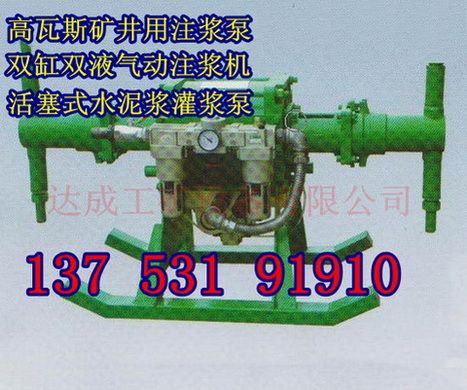

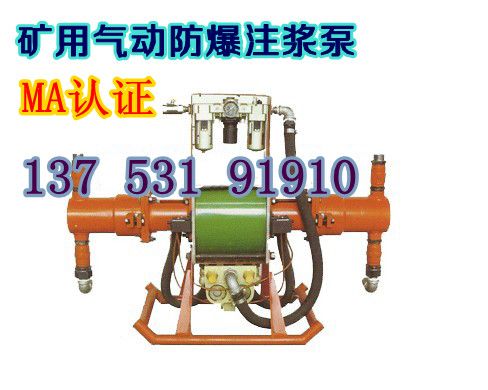

压缩空气经
球阀，气源二联体，二位五通
换向阀进入
气缸，推动气缸活塞作往复运动。因气缸拉杆与浆缸拉杆相连接，从而气缸活塞往复运动同时也推动浆缸活塞作往复运动完成吸排浆动作。换向由安装在气缸拉杆上的拨盘，来回拨动行程阀，控制换向伐变换气缸进排气方向，连续完成气缸活塞的往复运动。
注意事项：
保证气源无过多的水分和污物，保证气源有润滑系统。可选配我厂提供油雾器。气源管应先接通
风管，吹净杂物，然后与
注浆泵连接可靠。先将泵的进浆口浸到清水中，慢慢打开进气球阀，保证
注浆管通畅，密封处无泄漏。泵液应混合均匀，无团块，不过稠。及时清理桶角和边上凝固材料，以免掉入浆液内。将泵的进浆口浸入浆液中，慢慢打开进气球阀，渐渐增大到事宜的注浆速度。泵在停止工作后应马上浸到清水中冲洗，慢慢打开进气球阀，直到排浆管中排出的水清澈不含浆液为止。在施工现场注浆泵应使进浆口朝下竖起放置，避免进气管
接头和排气罩内进入杂物。

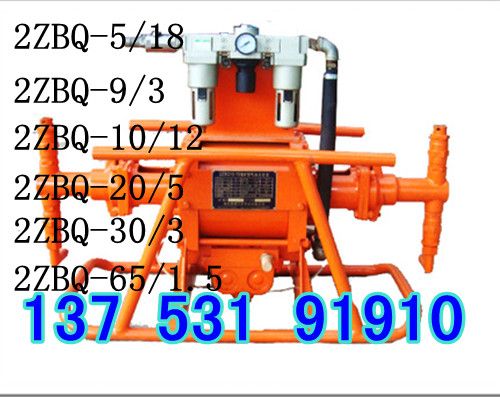

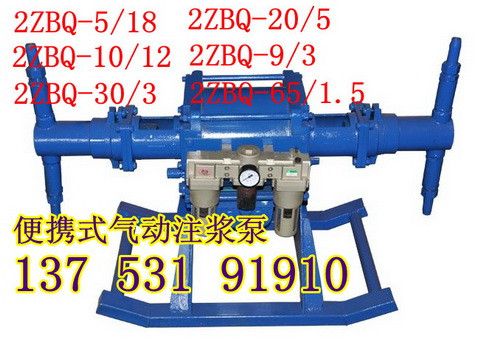

气动注浆泵参数：
型号 2ZBQ-30/3 2ZBQ-20/5 2ZBQ-65/1.5 2ZBQ-10/12 2ZBQ-5/18
工作压力 0-6Mpa 0-10Mpa 0-3Mpa 0-18Mpa 0-30Mpa
排量 0-75L/min 0-45L/min 0-130L/min 0-60L/min 0-50L/min
往复次数 0-60次/min
供气压力 0.4-0.63Mpa
耗气量 ≤0.7m³/min
重量 95kg 90kg 103kg 120kg 120kg
外形尺寸 1040*420*780mm 1200*600*1200mm
