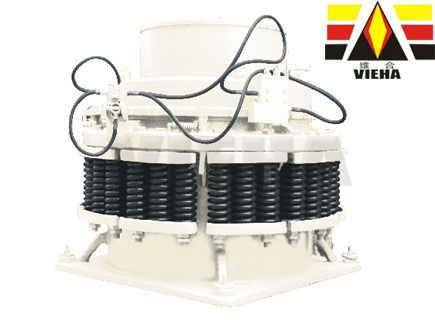

维合重工生产的圆锥
破碎机广泛应用在冶金,建筑,道路,化工和硅酸盐等工业中,适用于破碎中等和中等以上硬度的各种矿石和岩石。
产品优势和特点：
本机具有结构可靠,生产效率高,调整方便,产品粒形佳,粒度分布均匀,使用经济等特点,目前国内外广为使用。
弹簧保险系统是过载保护装置,可使异物铁块通过破碎腔不危害破碎机。
采用干油,水两种密封形式,使石粉与
润滑油隔离,保证机器运行稳定。破碎腔型式由矿石用途决定,标准型适用于中碎；中型适用于中细碎；短头型适用于细碎。
圆锥破碎机的工作原理：
圆锥破碎机工作时,电动机的旋转通过
皮带轮或
联轴器,圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。电动机通过伞
齿轮驱动偏心套转动,使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥,完成破碎和排料。支撑套与架体连接处靠弹簧压紧,当破碎机内落入金属块等不可破碎物体时,弹簧即产生压缩变形,排出异物,实现保险,防止机器损坏。
圆锥破碎机在不可破异物通过破碎腔或因某种原因机器超载时,圆锥破碎机弹簧保险系统实现保险,圆锥破碎机排矿口增大。异物从圆锥破碎机破碎腔排出,如异物卡在排矿石可使用清腔系统,使排矿继续增大,使异物排出圆锥破碎机破碎腔。圆锥破碎机在弹簧的作用下,排矿口自动复位,圆锥破碎机机器恢复正常工作。破碎腔表面铺有耐磨高锰钢衬板。排矿口大小采用液压或手动进行调整。
型号 破碎锥直径(mm) *大进料(mm) 排料范围(mm) 处理量
(t/h) 功率
(kw) 外形尺寸
(mm)
JYB600 600 65 12-25 40 30 2234*1370*1675
JYD600 35 3-13 12-23 2234*1370*1675
JYB900 900 115 15-50 50-90 55 2629*1460*2350
JYZ900 60 5-20 20-65 2629*14602350
JYD900 50 3-13 15-50 2629*1460*2350
JYB1200 1200 145 20-50 110-168 110 2590*1878*2844
JYZ1200 100 8-25 42-135 2590*1878*2844
JYD1200 50 3-15 18-105 2590*1878*2844
JYB1750 1750 215 25-50 280-480 160 3910*2894*3089
JYZ1750 185 10-30 115-320 3910*2894*3809
JYD1750 85 5-13 75-230 3910*2894*3809
JYB2200 2200 300 30-60 500-800 280/260 4622*3302*4470
JYZ2200 230 10-30 200-580 4622*3302*4470
JYD2200 100 5-15 120-340 4622*3302*4470
