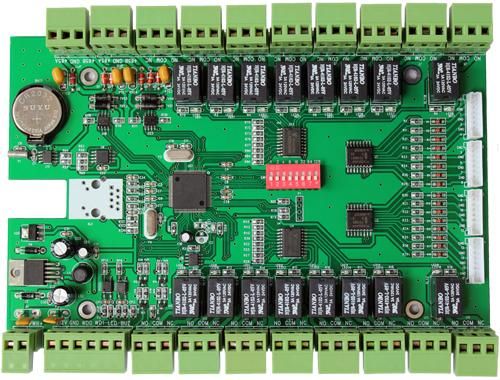

电梯控制器及其扩展板介绍
技术参数
1) 使用DC 12V±10％/5A单
电源工作,主控板*大工作电流<500mA；扩展板*大工作电流<200mA。
2) 主控板带16路干触点输出；每一扩展板可带8路干触点输出、可控制8层楼。每个主控板*多可接4个扩展板。
3) 每个触点的输出特性为：导通电阻小于5Ω；截止电阻大于10MΩ；
输出驱动能力为：AC 125V 0.3A
DC 110V 0.3A
DC 30V 1A
6）使用环境:温度： 0--60℃
相对湿度：20％--90％不结露；
7）储存环境:温度： -10--90℃
相对湿度: 20％--90％不结露；
8）系统使用Mifare 1 卡，典型操作时间0.2秒；
9）RS232/RS485外部通讯接口，传输格式9600bps，8，N，1。
电梯楼层信号采集器介绍
1) 产品型号：YFL_DT0300
2) 工作电压、电流：AC220V/1A；
3) 采用数字编码开关来设定设备对应的楼层信息；
4) 一个8位拨码盘来控制系统的运行方式，实际有三路楼层信号接入口；
5) 输入采用光隔方式，即可有源输入又可无源输入，带一片EEPROM存储器
6) 触点输出数：楼层信号采集器带3路干触点输出，*多可接收三个楼层对讲联动请求信号；
7) 使用环境：温度： 0--60℃ 相对湿度: 20％--90％不结露；
8) 储存环境: 温度：-10--90℃ 相对湿度: 20％--90％不结露；
9) IC卡
电梯控制系统配套设备；
10) 适用范围：IC卡电梯控制系统（对讲联动型）系列
电梯群控器介绍
当住户楼单元有2台或2台以上的电梯（包括群控电梯）时，IC卡电梯联动系统须加装该群控器设备，目地是将楼层信号采集器的信号，通过群控器分配给每部梯的IC卡电梯控制器的主控板（若住户楼单元内只有1部电梯时，则无需该群控器）。
技术参数：
1) 产品型号：YFL-DT0400
2) 工作电压、电流：AC220V DC12V/1A；
3) 通讯方式：RS485通讯协议，*远通讯距离≤1200M
4) 一台群控器*多可与四台电梯控制器通迅，向四台控制器发送楼层按键开放信号；
5) 使用环境：温度： 0--60℃ 相对湿度: 20％--90％不结露；
6) 储存环境: 温度：-10--90℃ 相对湿度: 20％--90％不结露；
7) IC卡电梯控制系统配套设备；
8) 适用范围：IC卡电梯控制系统（对讲联动型）系列
