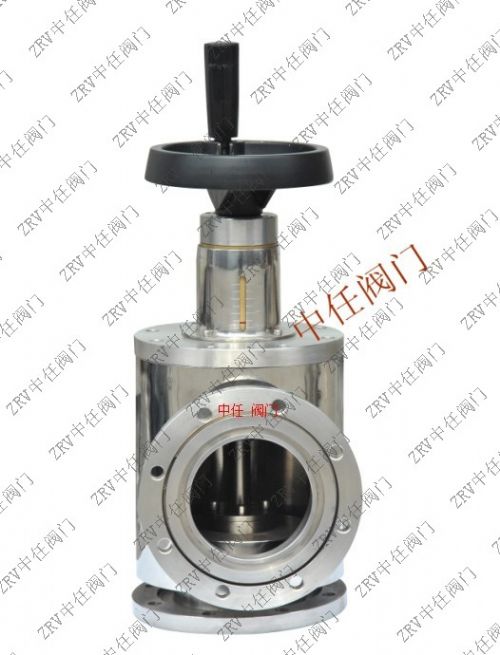

本公司生产的GD型高真空挡板阀，可按照GB6070标准活套
法兰和GB4982的标准快卸法兰。
本阀门采用两种不同密封形式，一种轴封为橡胶（适用真空范围： 105 ~ 1.3*10-4pa。），一种轴封为
波纹管（适用真空范围： 105 ~ 1.3*10-4pa。）用于接通或切断真空管路中的纯净空气和非腐蚀性气体。
高真空挡板阀按轴封结构可分GD-J型橡胶轴封和GD-J(b)型波纹管轴封两种。
按通导形式可分GD-J角通型式和GD-S带预抽口的
三通型式。
产品特点：
1、 阀门具有安全性好、密封可靠、流导大。
2、 传动部件以螺纹结构为主，也可采用平凸轮结构，动作轻巧、工作可靠
3、 轴封可选采用波纹管密封，具有更好的密封性能，可达到高真空状态。
■ 适用范围：Applicability 105～1.3×10-4Pa(轴封为橡胶)
105～1.3×10-5Pa(轴封为波纹管)
阀门漏率：Valve Leak Rate ≤1.3×10-4Pa.L/S.(轴封为橡胶)
≤1.3×10-5Pa.L/S.(轴封为波纹管)
适用温度：Applicable Temperature -25～+80℃(
丁腈橡胶)
-30～+150℃(
氟橡胶)
■ 主要零件材料
Materials of Main Parts
■ 阀体、阀盖、阀杆：铝合金、碳钢或
不锈钢密封件：丁腈橡胶、氟橡胶、波纹管(轴封)。
Body, bonnet and stem: aluminium alloy, carbon steel or stainless steel
Sealing element: NBR, Viton, bellows(shaft seal)
CONSTRUCTION FIGHTS(mm)
■ 外形及连接尺寸(mm)
Overall and Connection Dimensions(mm)
■ 快卸
法兰连接 Model
型号 DN D1 D A H P 法兰标准
GD-J10(b) 10 12.2 30 40 124.5 60 GB4982
GD-J16(b) 16 17.2 30 40 124.5 60
GD-J25(b) 25 26.2 40 50 134.5 78
GD-J32(b) 32 34.2 55 58 153 78
GD-J40(b) 40 41.2 55 65 160.5 78
GD-
